Zacisk uniwersalny, złączka OTL 300-2 szara 2xAl/Cu 95-300mm² 1000VAC/1500VDC | MAA2300A10 Morek

Opis i Kluczowe Cechy

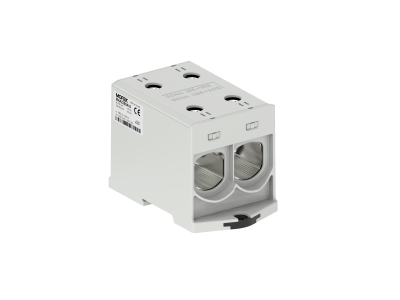

Zacisk uniwersalny OTL 300-2 w kolorze szarym to wysokiej jakości złączka przeznaczona do bezpiecznego łączenia przewodów aluminiowych i miedzianych o przekrojach od 95 mm² do 300 mm². Wyposażona fabrycznie w pastę kontaktową, eliminuje konieczność stosowania adapterów Cu/Al i skraca czas montażu. Napięcie znamionowe 1000 VAC/1500 VDC oraz klasa zwarciowa A gwarantują niezawodność nawet w wymagających instalacjach energetycznych i przemysłowych.

• Uniwersalne podłączenie Al/Cu: Bezpośrednie łączenie przewodów aluminiowych i miedzianych w jednym zacisku – eliminuje potrzebę stosowania adapterów i dodatkowych końcówek.
• Fabryczna pasta kontaktowa: Gotowe do montażu złącze z nałożoną pastą – redukuje ryzyko błędów montażowych i przyspiesza prace instalacyjne.
• Napięcie robocze 1000V AC/1500V DC: Kompatybilne z instalacjami niskonapięciowymi, średnimi napięciami oraz systemami fotowoltaicznymi.
• Przekroje 95-300 mm²: Rozszerzony zakres obsługiwanych średnic przewodów, od grubych kabli energetycznych po przewody sektorowe.
• Kolor szary z oznaczeniem przekroju: Ułatwia identyfikację i dobór odpowiedniego zacisku do konkretnego zastosowania.

Zgodność z Normami

Zacisk OTL 300-2 spełnia wymagania norm EN 60947-7-1/7-2, EN 61238-1 oraz posiada certyfikaty UL 1059 i SGS FI. Obudowa wykonana z materiału klasy palności V0 (UL94) zapewnia najwyższe standardy bezpieczeństwa przeciwpożarowego. Produkt posiada oznaczenie CE.

Zastosowanie

Zacisk uniwersalny OTL 300-2 znajduje szerokie zastosowanie w instalacjach wymagających niezawodnych i bezpiecznych połączeń elektrycznych, szczególnie tam, gdzie konieczne jest łączenie przewodów aluminiowych i miedzianych.

• Instalacje energetyczne – główne rozdzielnice, szafy zasilające i sterownicze.
• Przemysłowe systemy zasilania – maszyny, urządzenia i linie produkcyjne.
• Instalacje fotowoltaiczne – połączenia między panelami a falownikami oraz w obwodach DC.
• Budownictwo mieszkaniowe i komercyjne – rozdział mocy w tablicach rozdzielczych i złączach kablowych.
• Obiekty narażone na przeciążenia i zwarcia – zastosowanie klasy zwarciowej A gwarantuje trwałość połączeń.

Wskazówki Montażowe

Montaż zacisku powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w instalacji. Przewody aluminiowe i miedziane należy oczyścić z tlenków i zanieczyszczeń, a następnie wprowadzić do zacisku zgodnie z oznaczeniem przekroju. Moment dokręcania powinien być zgodny z wartościami podanymi na zacisku (zazwyczaj 40-50 Nm). Złącze montować na szynie DIN za pomocą mechanizmu ClickSet™ lub przy użyciu śrub M6/M8. Po montażu należy sprawdzić szczelność połączenia i brak luzów.

FAQ

• Czy zacisk nadaje się do przewodów sektorowych? Tak, zakres przekrojów 95-300 mm² obejmuje również przewody sektorowe, zarówno sztywne, jak i wielodrutowe.
• Jaki jest zalecany moment dokręcania? Moment dokręcania jest podany na zacisku (standardowo 40-50 Nm). Należy go ściśle przestrzegać, aby zapewnić optymalne połączenie i uniknąć uszkodzenia przewodów.
• Czy zacisk może być stosowany w instalacjach fotowoltaicznych? Tak, dzięki napięciu znamionowemu 1500 V DC i klasie zwarciowej A spełnia wymagania instalacji fotowoltaicznych zarówno po stronie DC, jak i AC.
