Zacisk uniwersalny,złączka OTL 300-2 niebieski 2xAl/Cu 95-300mm² 1000VAC/1500VDC | MAA2300B10 Morek

Opis i Kluczowe Cechy

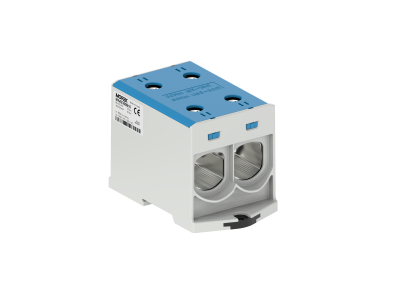

Zacisk uniwersalny OTL 300-2 w kolorze niebieskim to profesjonalne złącze przeznaczone do bezpośredniego łączenia przewodów aluminiowych i miedzianych o przekrojach od 95 mm² do 300 mm². Wyposażony w fabrycznie naniesioną pastę kontaktową, eliminującą konieczność dodatkowej obróbki powierzchni. Napięcie znamionowe do 1000 V AC/1500 V DC oraz klasa zwarciowa A gwarantują bezpieczeństwo i niezawodność w instalacjach energetycznych, fotowoltaicznych i przemysłowych.

• Uniwersalne połączenie Al/Cu: Bezpośrednie podłączenie przewodów aluminiowych i miedzianych bez adapterów, dzięki specjalnemu ocynowaniu powierzchni styku.
• Pasta kontaktowa w zestawie: Zapewnia optymalne przewodnictwo i zabezpiecza przed korozją galwaniczną, co wydłuża żywotność połączenia.
• Przekrój 95-300 mm²: Obsługuje szeroki zakres średnic przewodów, od instalacji niskonapięciowych po energetykę średniego napięcia.
• Napięcie 1000V AC/1500V DC: Przeznaczone do aplikacji wymagających wysokiej wytrzymałości dielektrycznej i odporności na przepięcia.
• Kolor niebieski: Ułatwia identyfikację w rozdzielnicach i szafach sterowniczych, zgodnie z normami kolorystycznymi instalacji.

Zgodność z Normami

Zacisk uniwersalny OTL 300-2 spełnia wymagania norm EN 60947-7-1, EN 61238-1 oraz posiada certyfikację UL 1059. Produkt posiada oznaczenie CE i jest zgodny z dyrektywami Unii Europejskiej dotyczącymi bezpieczeństwa elektrycznego.

Zastosowanie

Zacisk uniwersalny OTL 300-2 znajduje zastosowanie w instalacjach wymagających niezawodnych połączeń przewodów aluminiowych i miedzianych. Idealny do rozdzielnic energetycznych, instalacji fotowoltaicznych, szaf sterowniczych oraz przemysłowych układów zasilania.

• Główne zaciski zasilające w rozdzielnicach niskiego i średniego napięcia.
• Instalacje fotowoltaiczne – połączenia stringów i falowników.
• Przemysłowe układy zasilania, gdzie wymagana jest odporność na zwarcia i przeciążenia.
• Mocowanie przewodów na szynie DIN lub za pomocą śrub, w zależności od konfiguracji szafy.

Wskazówki Montażowe

Montaż powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie. Zacisk mocować na szynie DIN lub przy pomocy śrub, zachowując zalecany moment dokręcenia (oznaczony na pokrywie złączki). Przewody oczyszczone z izolacji wprowadzić do zacisku, docisnąć i dokręcić z odpowiednim momentem. Zastosowanie pasty kontaktowej w zestawie eliminuje konieczność jej dodatkowego nanoszenia. Po montażu sprawdzić szczelność i stabilność połączenia.

FAQ

• Czy zacisk OTL 300-2 wymaga stosowania adapterów Cu/Al? Nie – dzięki specjalnemu ocynowaniu powierzchni styku, złącze umożliwia bezpośrednie podłączenie przewodów aluminiowych i miedzianych bez konieczności stosowania adapterów.
• Jaki jest zalecany moment dokręcenia? Moment dokręcenia jest oznaczony na pokrywie złączki – należy go bezwzględnie przestrzegać, aby zapewnić optymalne przewodnictwo i uniknąć uszkodzenia przewodu.
• Czy zacisk nadaje się do instalacji fotowoltaicznych? Tak – dzięki wysokiemu napięciu znamionowemu (1000V AC/1500V DC) i klasie zwarciowej A, zacisk OTL 300-2 jest odpowiedni do stosowania w instalacjach fotowoltaicznych.
