Zacisk uniwersalny V-Klema ZUVK 16-240 | ZUVK-16-240 Trytyt

Opis i Kluczowe Cechy

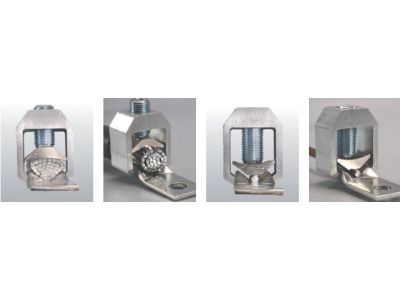

Zacisk uniwersalny typu V-klema ZUVK 16-240 marki TRYTYT to zaawansowane rozwiązanie łączeniowe, zaprojektowane z myślą o profesjonalnych systemach rozdziału energii. Kluczowym elementem konstrukcyjnym jest ruchomy docisk, który gwarantuje precyzyjne i stabilne mocowanie przewodów w bardzo szerokim zakresie przekrojów. Urządzenie umożliwia przyłączenie kabli o przekroju znamionowym od 16 mm² do aż 240 mm², co czyni je niezwykle wszechstronnym komponentem w szafach sterowniczych i rozdzielnicach niskiego napięcia.

• Uniwersalność materiałowa: Zacisk jest przystosowany do pracy zarówno z przewodami aluminiowymi (AL), jak i miedzianymi (CU), co eliminuje konieczność stosowania różnych typów złączy dla odmiennych materiałów przewodzących.
• Wysoka przewodność: Konstrukcja zapewnia minimalną rezystancję przejścia, co przekłada się na wysoką sprawność prądową i ograniczenie nagrzewania się punktów styku.
• Wytrzymałość mechaniczna: Solidna budowa gwarantuje odporność na siły dynamiczne występujące podczas przepływu prądów zwarciowych oraz zapewnia trwałość połączenia w trudnych warunkach eksploatacyjnych.
• Modułowość: Możliwość rozbudowy o dedykowaną podkładkę ZUVKP zwiększa obszar zastosowania, a opcjonalna osłona ZUVK-CAP podnosi standard bezpieczeństwa instalacji.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami obowiązującymi w branży elektroenergetycznej, co potwierdza jego przydatność do zastosowań przemysłowych. Zacisk spełnia wymagania dotyczące osprzętu do aparatury niskonapięciowej, zapewniając bezpieczną współpracę z rozłącznikami izolacyjnymi oraz podstawami bezpiecznikowymi. Materiały użyte do produkcji charakteryzują się odpowiednią odpornością korozyjną oraz termiczną, co jest kluczowe dla zachowania parametrów technicznych w długofalowej perspektywie czasowej.

Zastosowanie

Zacisk ZUVK 16-240 znajduje szerokie zastosowanie w sektorze energetyki zawodowej oraz automatyki przemysłowej. Jest idealnym rozwiązaniem do:

• Aparatury niskonapięciowej: Bezpośrednie podłączanie kabli zasilających do rozłączników bezpiecznikowych oraz izolacyjnych.
• Szyn prądowych: Tworzenie odgałęzień i połączeń głównych torów prądowych w rozdzielnicach nn.
• Modernizacji rozdzielnic: Dzięki szerokiemu zakresowi obsługiwanych przekrojów (16-240 mm²), pozwala na łatwą adaptację istniejących systemów do nowych wymagań mocowych.
• Systemów zasilania awaryjnego: Gdzie pewność styku i szybkość montażu mają kluczowe znaczenie dla ciągłości dostaw energii.

Wskazówki Montażowe

Aby zapewnić optymalne parametry pracy zacisku V-klema, należy przestrzegać poniższych zaleceń instalacyjnych:

• Przygotowanie przewodu: Przed montażem należy starannie zdjąć izolację z końcówki kabla na odpowiedniej długości. W przypadku żył aluminiowych zaleca się usunięcie warstwy tlenków i zastosowanie pasty kontaktowej.
• Pozycjonowanie: Przewód powinien być umieszczony centralnie pod ruchomym dociskiem, aby siła nacisku rozkładała się równomiernie na wszystkie druty żyły.
• Moment dokręcania: Należy stosować klucze dynamometryczne, aby dokręcić śruby zacisku z momentem zgodnym z dokumentacją techniczną producenta. Zapobiega to uszkodzeniu gwintów oraz gwarantuje trwały docisk.
• Bezpieczeństwo: Po zakończeniu montażu zaleca się instalację osłony ZUVK-CAP, która chroni przed przypadkowym dotknięciem części pod napięciem (stopień ochrony IP).

FAQ

• Czy zacisk ZUVK 16-240 wymaga stosowania końcówek tulejkowych? Dzięki zastosowaniu ruchomego docisku typu V-klema, zacisk zapewnia bezpieczne połączenie żył wielodrutowych bez konieczności stosowania dodatkowych końcówek, o ile instrukcja konkretnego aparatu nie stanowi inaczej.
• Czy można w jednym zacisku łączyć jednocześnie kabel miedziany i aluminiowy? Zacisk jest przystosowany do obu typów materiałów, jednak przy bezpośrednim kontakcie AL i CU należy zawsze stosować odpowiednie podkładki bimetaliczne lub pasty, aby zapobiec korozji elektrochemicznej.
• Jaki jest maksymalny przekrój kabla, który obsłuży ten model? Model ZUVK 16-240 obsługuje kable o przekroju znamionowym do 240 mm².
