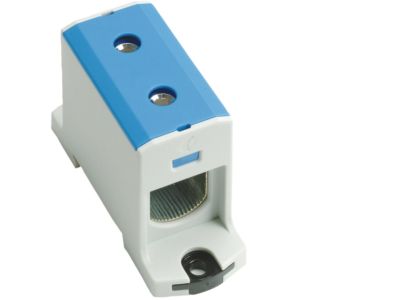

Zacisk uniwersalny Al/Cu neutralny 240mm | K240AN Hager

Opis i Kluczowe Cechy

Zacisk uniwersalny Al/Cu neutralny 240mm (symbol K240AN) to element przeznaczony do wykonywania trwałych i niezawodnych połączeń elektrycznych między przewodami aluminiowymi i miedzianymi o przekroju do 240 mm². Wykonany z mosiądzu niklowanego, charakteryzuje się wysoką odpornością korozyjną i doskonałą przewodnością elektryczną. Neutralne napięciowo połączenie eliminuje ryzyko korozji elektrochemicznej między różnymi metalami.

• Materiał mosiądz niklowany: Zapewnia odporność na korozję i utlenianie, co gwarantuje długą żywotność połączenia w trudnych warunkach środowiskowych.
• Przekrój do 240 mm²: Umożliwia łączenie grubych przewodów aluminiowych i miedzianych stosowanych w instalacjach energetycznych i przemysłowych.
• Uniwersalne zastosowanie Al/Cu: Neutralne połączenie chemicznie eliminuje ryzyko korozji galwanicznej między aluminium a miedzią.
• Wytrzymała konstrukcja: Odporny na drgania i obciążenia mechaniczne, co zapewnia stabilność połączenia przez cały okres eksploatacji.
• Prostota montażu: Standardowy kształt zacisku ułatwia instalację za pomocą typowych narzędzi monterskich.

Zgodność z Normami

Zacisk spełnia wymogi norm europejskich dotyczących połączeń elektrycznych w instalacjach niskiego napięcia. Został zaprojektowany zgodnie z dyrektywami Unii Europejskiej i posiada oznakowanie CE.

Zastosowanie

Zacisk uniwersalny Al/Cu neutralny 240mm znajduje zastosowanie w instalacjach wymagających połączeń między przewodami aluminiowymi i miedzianymi o dużych przekrojach.

• Instalacje energetyczne i przemysłowe – połączenia szynoprzewodów i kabli wysokoprądowych.
• Modernizacje starych instalacji z przewodami aluminiowymi łączonymi z nowymi obwodami miedzianymi.
• Szafy rozdzielcze i tablice elektryczne – trwałe połączenia głównych szyn.
• Systemy fotowoltaiczne – łączenie obwodów DC z grubymi przewodami.

Wskazówki Montażowe

Połączenia powinny być wykonywane przez wykwalifikowany personel SEP z zachowaniem przepisów BHP. Przed montażem oczyść powierzchnie styku przewodów z tlenków i zanieczyszczeń. Zacisk dokręcić odpowiednim momentem kluczem dynamometrycznym zgodnie z zaleceniami producenta – niedokręcenie grozi przegrzaniem, a nadmierne dokręcenie może uszkodzić przewód. Zaleca się stosowanie pasty kontaktowej w połączeniach aluminiowych w celu poprawy przewodności i ochrony przed korozją. Po montażu przeprowadzić pomiar rezystancji styku.

FAQ

• Czy zacisk nadaje się do połączeń miedź-aluminium? Tak – neutralny chemicznie materiał i konstrukcja zacisku eliminują ryzyko korozji galwanicznej między tymi metalami.
• Jaki maksymalny przekrój przewodu można połączyć? Zacisk obsługuje przewody o przekroju do 240 mm², co obejmuje większość standardowych kabli energetycznych.
• Czy zacisk wymaga okresowej konserwacji? Nie – dzięki powłoce niklowanej i odpornym materiałom nie wymaga dodatkowej konserwacji poza okresowymi przeglądami instalacji.
