Zacisk uniwersalny Al/Cu 3-torowy 2,5-50mm2 szary, KE61.03 | KE61.03 Legrand

Opis i Kluczowe Cechy

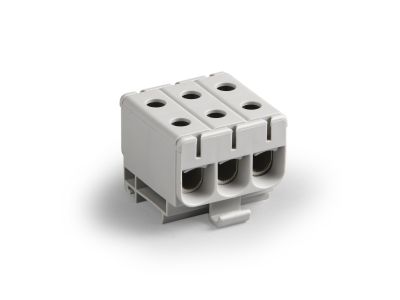

Zacisk uniwersalny Ensto Clampo Pro KE61.03 to zaawansowane rozwiązanie elektrotechniczne zaprojektowane z myślą o niezawodnym łączeniu przewodów wykonanych zarówno z aluminium, jak i miedzi. Jako produkt 3-torowy, umożliwia jednoczesne i uporządkowane zarządzanie trzema niezależnymi obwodami w obrębie jednego modułu, co znacząco optymalizuje przestrzeń wewnątrz rozdzielnicy. Szeroki zakres przekrojów znamionowych, obejmujący wartości od 2,5 mm² do 50 mm², sprawia, że jest to element niezwykle wszechstronny, eliminujący konieczność posiadania wielu różnych typów złączek dla standardowych instalacji przemysłowych i budowlanych.

• Uniwersalność materiałowa: Specjalna konstrukcja zacisku pozwala na bezpieczne łączenie przewodów Al/Cu, co jest kluczowe w nowoczesnych modernizacjach instalacji.
• Kompaktowa budowa: Trzy tory w jednej obudowie pozwalają na oszczędność miejsca na szynie DIN.
• Wysoka jakość wykonania: Obudowa w kolorze szarym wykonana z materiałów odpornych na starzenie i wysokie temperatury pracy.
• Bezpieczeństwo połączeń: Precyzyjny mechanizm dociskowy gwarantuje trwały styk elektryczny i minimalizuje rezystancję przejścia.

Zgodność z Normami

Zaciski serii Ensto Clampo, dostarczane przez renomowanego producenta Legrand, są projektowane i testowane zgodnie z rygorystycznymi normami międzynarodowymi dotyczącymi osprzętu łączeniowego. Produkt spełnia wymagania normy IEC 60947-7-1, co potwierdza jego przydatność do pracy w niskonapięciowych aparaturach rozdzielczych i sterowniczych. Dzięki certyfikacji, inżynierowie i instalatorzy mają pewność, że zacisk KE61.03 utrzyma swoje parametry techniczne nawet w wymagających warunkach przemysłowych, zapewniając odpowiednią izolację oraz wytrzymałość prądową.

Zastosowanie

Zacisk KE61.03 znajduje szerokie zastosowanie w wielu sektorach branży elektroenergetycznej. Jego uniwersalność sprawia, że jest wybierany do:

• Rozdzielnic głównych i obiektowych: Jako element dystrybucji mocy w budownictwie wielorodzinnym i komercyjnym.
• Systemów automatyki kontrolno-pomiarowej: Gdzie wymagana jest precyzja i pewność połączeń sygnałowych oraz zasilających.
• Przemysłu: W szafach sterowniczych maszyn, gdzie występują drgania i wymagana jest wysoka odporność mechaniczna połączenia.
• Modernizacji instalacji: Przy łączeniu starszych pionów aluminiowych z nową aparaturą miedzianą.

Wskazówki Montażowe

Prawidłowy montaż jest kluczem do długowieczności instalacji. Podczas instalacji zacisku KE61.03 należy zwrócić uwagę na następujące aspekty:

• Przygotowanie przewodu: W przypadku przewodów aluminiowych zaleca się usunięcie warstwy tlenków z powierzchni żyły oraz zastosowanie odpowiedniej pasty stykowej.
• Moment dokręcania: Należy stosować klucz dynamometryczny, aby uzyskać siłę docisku zgodną ze specyfikacją techniczną (zależną od przekroju przewodu), co zapobiega luzowaniu się styków pod wpływem cykli termicznych.
• Montaż na szynie: Zacisk jest przystosowany do szybkiego montażu na standardowej szynie DIN (TH35), co skraca czas prefabrykacji szaf.
• Prowadzenie przewodów: Należy zapewnić odpowiedni promień gięcia przewodów dochodzących do zacisku, aby uniknąć naprężeń mechanicznych na korpusie złączki.

FAQ

Czy zacisk KE61.03 wymaga stosowania tulejek na przewodach typu linka?
Zaleca się stosowanie tulejek izolowanych dla przewodów typu linka, aby zapewnić skupienie wszystkich drucików żyły pod zaciskiem i zagwarantować optymalną powierzchnię styku.

Czy można w jednym torze łączyć jednocześnie przewód aluminiowy i miedziany?
Konstrukcja zacisków Ensto Clampo Pro pozwala na łączenie przewodów Al i Cu, jednak należy pamiętać o zasadach separacji galwanicznej i odpowiednim przygotowaniu końcówek przewodów aluminiowych.

Jaki jest stopień ochrony tego zacisku?
Zacisk zapewnia stopień ochrony IP20, co oznacza zabezpieczenie przed dostępem do części niebezpiecznych palcem, co jest standardem dla komponentów montowanych wewnątrz obudów i rozdzielnic.
