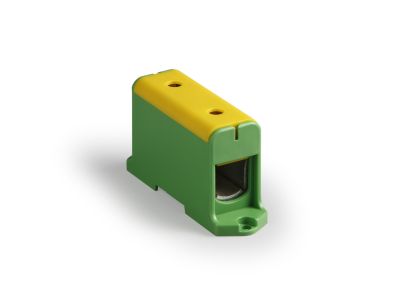

Zacisk uniwersalny Al/Cu 1-torowy 35-240mm2 żółto-zielony, KE64.3 | KE64.3 Legrand

Opis i Kluczowe Cechy

Zacisk uniwersalny KE64.3 marki Legrand z serii Ensto Clampo to zaawansowane rozwiązanie elektrotechniczne zaprojektowane z myślą o niezawodnym łączeniu przewodów wykonanych zarówno z aluminium (Al), jak i miedzi (Cu). Produkt charakteryzuje się szerokim zakresem obsługiwanych przekrojów, wynoszącym od 35 mm² do aż 240 mm², co czyni go niezwykle wszechstronnym komponentem w systemach rozdziału energii. Żółto-zielona kolorystyka obudowy jednoznacznie identyfikuje zacisk jako element przeznaczony do pełnienia funkcji ochronnych (PE) w instalacjach elektrycznych.

• Uniwersalność materiałowa: Specjalna konstrukcja pozwala na bezpieczne łączenie przewodów aluminiowych i miedzianych bez ryzyka wystąpienia korozji elektrochemicznej.
• Wysoka obciążalność: Przystosowany do pracy w wymagających warunkach przemysłowych, zapewniając stabilność styku przy dużych natężeniach prądu.
• Trwała obudowa: Wykonana z wysokiej jakości tworzywa izolacyjnego, odpornego na starzenie i wysokie temperatury robocze.
• Kompaktowa budowa: Optymalizacja wymiarów pozwala na efektywne wykorzystanie przestrzeni wewnątrz rozdzielnic i szaf sterowniczych.

Zgodność z Normami

Zacisk KE64.3 został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami europejskimi, co gwarantuje najwyższy poziom bezpieczeństwa i niezawodności. Spełnia on wymagania normy IEC 60947-7-2, dotyczącej aparatury niskonapięciowej, a konkretnie listew zaciskowych do przewodów ochronnych. Produkt posiada certyfikację CE oraz przeszedł badania pod kątem odporności na zwarcia i wytrzymałości mechanicznej, co jest kluczowe w profesjonalnych instalacjach elektroenergetycznych.

Zastosowanie

Dzięki swojej uniwersalności, zacisk Legrand KE64.3 znajduje szerokie zastosowanie w wielu sektorach branży elektro-technicznej:

• Rozdzielnice główne i obiektowe: Jako kluczowy punkt przyłączeniowy dla przewodów uziemiających o dużych przekrojach.
• Automatyka kontrolno-pomiarowa: W systemach wymagających pewnego i trwałego połączenia wyrównawczego.
• Budownictwo mieszkaniowe i komercyjne: W pionach zasilających oraz głównych szynach uziemiających budynków.
• Przemysł: W instalacjach zasilających maszyny i urządzenia o dużej mocy, gdzie stosowane są kable aluminiowe ze względu na optymalizację kosztów.

Wskazówki Montażowe

Prawidłowy montaż jest warunkiem koniecznym dla zachowania parametrów technicznych zacisku. Podczas instalacji należy zwrócić uwagę na następujące aspekty:

• Przygotowanie przewodu: W przypadku przewodów aluminiowych należy usunąć warstwę tlenków z powierzchni żyły i zastosować odpowiednią pastę stykową.
• Moment dokręcania: Należy ściśle przestrzegać momentu dokręcania śrub zaciskowych (zgodnie z dokumentacją techniczną), aby zapewnić optymalny docisk bez uszkodzenia struktury żyły.
• Montaż na szynie: Zacisk jest przystosowany do szybkiego montażu na standardowej szynie DIN (TH35), co znacząco skraca czas prac instalacyjnych.
• Prowadzenie przewodów: Należy unikać naprężeń mechanicznych działających bezpośrednio na zacisk, stosując odpowiednie uchwyty kablowe.

FAQ

Czy zacisk KE64.3 wymaga stosowania tulejek na przewodach typu linka?
Zaleca się stosowanie tulejek izolowanych lub nieizolowanych przy przewodach typu linka, aby zapobiec rozwarstwianiu się drucików i zapewnić równomierny docisk w całym przekroju 35-240 mm².

Czy można w jednym zacisku łączyć jednocześnie przewód Al i Cu?
Tak, konstrukcja zacisków Ensto Clampo Legrand jest dedykowana do bezpiecznego łączenia obu tych materiałów, pod warunkiem zachowania odpowiednich procedur montażowych dla aluminium.

Jaki jest stopień ochrony tego zacisku?
Zacisk zapewnia stopień ochrony IP20, co oznacza zabezpieczenie przed dostępem do części niebezpiecznych palcem, jednak w pełnej instalacji powinien znajdować się wewnątrz obudowy lub rozdzielnicy.
