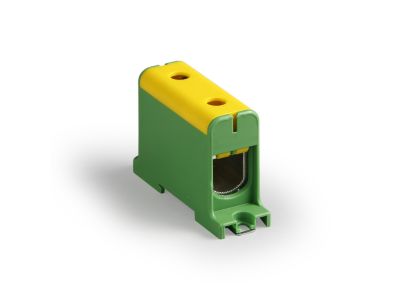

Zacisk uniwersalny Al/Cu 1-torowy 35-150mm2 żółto-zielony, KE63.3 | KE63.3 Legrand

Opis i Kluczowe Cechy

Zacisk uniwersalny KE63.3 z serii Ensto Clampo, dostarczany przez renomowaną markę Legrand, to zaawansowane rozwiązanie techniczne zaprojektowane z myślą o niezawodnym łączeniu przewodów wykonanych zarówno z miedzi (Cu), jak i aluminium (Al). Produkt charakteryzuje się konstrukcją 1-torową i jest dedykowany do obsługi szerokiego zakresu przekrojów znamionowych, wynoszących od 35 mm² do 150 mm². Tak duża rozpiętość pozwala na elastyczne zarządzanie okablowaniem w wymagających instalacjach elektroenergetycznych. Obudowa w kolorze żółto-zielonym jednoznacznie identyfikuje zacisk jako element przeznaczony do pełnienia funkcji ochronnej (PE), co ułatwia organizację i zwiększa bezpieczeństwo prac serwisowych wewnątrz rozdzielnicy. Zastosowanie specjalistycznej powłoki na elementach stykowych eliminuje ryzyko korozji elektrochemicznej, co jest kluczowe przy bezpośrednim styku aluminium z miedzią.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co gwarantuje jego trwałość i bezpieczeństwo użytkowania w sektorze przemysłowym oraz budownictwie mieszkaniowym. Zacisk spełnia wymagania normy EN 60947-7-2, dotyczącej aparatury niskonapięciowej, a konkretnie listew zaciskowych do przewodów ochronnych. Dzięki certyfikacji, inżynierowie i instalatorzy mają pewność, że komponent wytrzyma obciążenia termiczne oraz mechaniczne występujące podczas długotrwałej eksploatacji w systemach elektroenergetycznych.

Zastosowanie

Zacisk uniwersalny KE63.3 znajduje szerokie zastosowanie w nowoczesnej elektrotechnice. Jest niezastąpionym elementem w tradycyjnych rozdzielnicach głównych i oddziałowych, gdzie wymagane jest pewne uziemienie układu. Doskonale sprawdza się w systemach automatyki kontrolno-pomiarowej oraz w szafach sterowniczych, gdzie przestrzeń montażowa jest ograniczona, a wymagania dotyczące przewodności są bardzo wysokie. Dzięki możliwości łączenia przewodów aluminiowych, które są coraz częściej stosowane w liniach zasilających ze względu na optymalizację kosztów, zacisk ten stanowi idealny punkt styku między siecią zasilającą a wewnętrzną instalacją miedzianą w budynkach wielorodzinnych i obiektach przemysłowych.

Wskazówki Montażowe

Montaż zacisku KE63.3 powinien odbywać się na standardowej szynie montażowej DIN (TH35), co zapewnia stabilność mechaniczną całego układu. Podczas instalacji przewodów aluminiowych zaleca się uprzednie oczyszczenie żyły z warstwy tlenków oraz zastosowanie odpowiedniej pasty stykowej, co zminimalizuje rezystancję przejścia. Należy zwrócić szczególną uwagę na moment dokręcania śrub zaciskowych – użycie klucza dynamometrycznego pozwala na uzyskanie optymalnego docisku, który nie uszkodzi struktury przewodu, a jednocześnie zapobiegnie jego poluzowaniu pod wpływem drgań lub cykli termicznych. Konstrukcja zacisku umożliwia łatwe wprowadzenie przewodu o przekroju do 150 mm², zapewniając pełną powierzchnię styku.

FAQ

• Czy w jednym zacisku można jednocześnie łączyć przewód miedziany i aluminiowy? Tak, konstrukcja zacisku KE63.3 oraz zastosowane materiały stykowe pozwalają na bezpieczne łączenie obu typów przewodów bez ryzyka wystąpienia korozji galwanicznej.
• Do jakich systemów sieciowych dedykowany jest kolor żółto-zielony? Kolor ten jest zarezerwowany dla przewodów ochronnych (PE) oraz ochronno-neutralnych (PEN), co ułatwia identyfikację funkcji zacisku w instalacji.
• Jaki jest maksymalny przekrój przewodu, który można zamontować? Zacisk obsługuje przewody o przekroju znamionowym do 150 mm², co czyni go rozwiązaniem do zastosowań wysokoprądowych.
