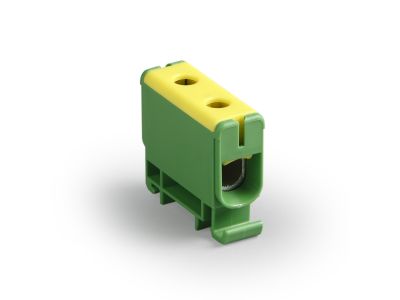

Zacisk uniwersalny Al/Cu 1-torowy 2,5-50mm2 żółto-zielony, KE61.3 | KE61.3 Legrand

Opis i Kluczowe Cechy

Zacisk uniwersalny KE61.3 marki Legrand z serii Ensto Clampo to zaawansowane rozwiązanie technologiczne zaprojektowane z myślą o niezawodnym łączeniu przewodów wykonanych zarówno z aluminium (Al), jak i miedzi (Cu). Produkt charakteryzuje się szerokim zakresem obsługiwanych przekrojów, wynoszącym od 2,5 mm² do 50 mm², co czyni go niezwykle wszechstronnym komponentem w szafach sterowniczych i rozdzielnicach niskiego napięcia. Żółto-zielona kolorystyka obudowy jednoznacznie identyfikuje zacisk jako element przeznaczony do pełnienia funkcji ochronnych (PE), co ułatwia organizację i zwiększa bezpieczeństwo instalacji elektrycznej.

• Uniwersalność materiałowa: Specjalna konstrukcja pozwala na bezpośrednie łączenie przewodów Al i Cu bez ryzyka wystąpienia korozji elektrochemicznej.
• Szeroki zakres przekrojów: Możliwość montażu przewodów o przekroju znamionowym od 2,5 mm² do 50 mm² pozwala na elastyczne dopasowanie do wymagań prądowych instalacji.
• Solidna konstrukcja: Wykonany z wysokiej jakości materiałów izolacyjnych i przewodzących, zapewniających długotrwałą eksploatację w wymagających warunkach przemysłowych.
• Kompaktowe wymiary: Optymalizacja przestrzeni na szynie montażowej DIN pozwala na gęstsze upakowanie aparatury.

Zgodność z Normami

Zacisk KE61.3 został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami europejskimi dotyczącymi osprzętu elektroinstalacyjnego. Spełnia wymagania normy IEC, co gwarantuje bezpieczeństwo użytkowania w instalacjach przemysłowych i budownictwie mieszkaniowym. Produkt posiada certyfikację potwierdzającą jego zdolność do pracy z przewodami aluminiowymi, co wymaga zachowania specyficznych parametrów styku i odporności na utlenianie powierzchni stykowych.

Zastosowanie

Dzięki swojej uniwersalności, zacisk Ensto Clampo znajduje zastosowanie w wielu sektorach branży elektro-technicznej:

• Rozdzielnice główne i obiektowe: Jako punkt rozdziału potencjałów ochronnych.
• Automatyka kontrolno-pomiarowa: W układach sterowania wymagających pewnego połączenia o niskiej rezystancji przejścia.
• Budownictwo mieszkaniowe i komercyjne: W tablicach bezpiecznikowych jako element łączący przewody zasilające i odbiorcze.
• Przemysł: W trudnych warunkach, gdzie wymagana jest odporność na drgania i stabilność termiczna połączenia.

Wskazówki Montażowe

Prawidłowy montaż jest kluczowy dla zapewnienia deklarowanych parametrów technicznych. Podczas instalacji należy zwrócić uwagę na następujące aspekty:

• Przygotowanie przewodów: W przypadku przewodów aluminiowych zaleca się usunięcie warstwy tlenków z powierzchni żyły oraz zastosowanie odpowiedniej pasty stykowej.
• Moment dokręcania: Należy ściśle przestrzegać momentu dokręcania śrub zaciskowych określonego przez producenta, aby zapewnić optymalny docisk bez uszkodzenia struktury żyły.
• Montaż na szynie: Zacisk jest przystosowany do szybkiego montażu na standardowej szynie DIN (TH35), co znacząco skraca czas prac instalacyjnych.
• Prowadzenie przewodów: Należy unikać naprężeń mechanicznych działających bezpośrednio na zacisk po dokręceniu przewodów.

FAQ

1. Czy zacisk KE61.3 wymaga stosowania tulejek na przewodach typu linka?
Zaleca się stosowanie tulejek izolowanych lub nieizolowanych na przewodach typu linka, aby zapewnić równomierny docisk wszystkich drucików w zacisku i zapobiec ich rozwarstwieniu.

2. Czy można w jednym zacisku łączyć jednocześnie przewód miedziany i aluminiowy?
Tak, konstrukcja zacisków uniwersalnych Ensto Clampo Legrand jest dedykowana do bezpiecznego łączenia obu tych materiałów w obrębie jednego toru prądowego.

3. Jaki jest stopień ochrony tego zacisku?
Zacisk zapewnia stopień ochrony IP20, co oznacza ochronę przed dostępem do części niebezpiecznych palcem oraz przed ciałami obcymi o średnicy powyżej 12,5 mm.
