Zacisk uniwersalny Al/Cu 1-torowy 16-95mm2 szary, KE62 | KE62 Legrand

Opis i Kluczowe Cechy

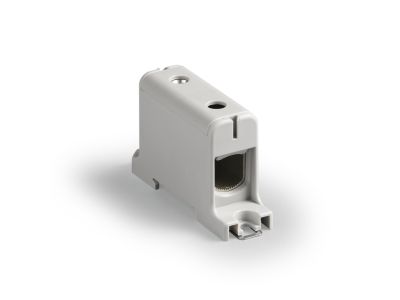

Zacisk uniwersalny KE62 z serii Ensto Clampo Pro, dostarczany przez renomowaną markę Legrand, to zaawansowane rozwiązanie techniczne zaprojektowane z myślą o niezawodnym łączeniu przewodów wykonanych zarówno z miedzi (Cu), jak i aluminium (Al). Produkt ten charakteryzuje się szerokim zakresem obsługiwanych przekrojów, wynoszącym od 16 mm² do 95 mm², co pozwala na elastyczne dopasowanie do wymagań instalacji elektroenergetycznych. Korpus zacisku wykonany jest z cynowanego aluminium, co skutecznie eliminuje zjawisko korozji galwanicznej na styku różnych metali, zapewniając długowieczność i niską rezystancję przejścia. Szara obudowa wykonana z wysokiej jakości tworzywa izolacyjnego gwarantuje bezpieczeństwo użytkowania oraz ułatwia identyfikację torów prądowych w rozbudowanych systemach rozdzielczych.

Zgodność z Normami

Zacisk KE62 został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego przydatność w profesjonalnych aplikacjach przemysłowych. Produkt spełnia wymagania normy EN 60947-7-1, dotyczącej osprzętu łączeniowego niskiego napięcia, oraz normy EN 61238-1, która definiuje parametry mechaniczne i elektryczne dla końcówek i złączek do kabli energetycznych. Dzięki temu inżynierowie i instalatorzy mają pewność, że komponent ten wytrzyma obciążenia prądowe oraz naprężenia mechaniczne występujące w trudnych warunkach eksploatacyjnych.

Zastosowanie

Wszechstronność zacisku KE62 sprawia, że znajduje on zastosowanie w wielu sektorach branży elektro-technicznej:

• Rozdzielnice niskiego napięcia: Idealny jako element zasilający lub rozdzielczy w głównych tablicach rozdzielczych.
• Automatyka kontrolno-pomiarowa: Wykorzystywany w szafach sterowniczych do bezpiecznego doprowadzenia zasilania o dużym natężeniu.
• Budownictwo mieszkaniowe i komercyjne: Stosowany w pionach zasilających oraz złączach kablowych.
• Przemysł: Doskonały do podłączania maszyn i urządzeń wymagających stabilnego zasilania przy użyciu przewodów o dużych przekrojach.

Wskazówki Montażowe

Prawidłowy montaż jest kluczowy dla zapewnienia bezpieczeństwa i trwałości połączenia. Zacisk KE62 jest przystosowany do montażu na standardowej szynie DIN (TS35), co znacząco przyspiesza prace instalacyjne. Podczas montażu należy zwrócić uwagę na następujące aspekty:

• Przygotowanie przewodu: Izolację należy zdjąć na odpowiedniej długości, a w przypadku przewodów aluminiowych zaleca się usunięcie warstwy tlenków i zastosowanie pasty kontaktowej.
• Moment dokręcania: Należy ściśle przestrzegać momentu dokręcania śruby dociskowej (zazwyczaj przy użyciu klucza imbusowego), aby zapewnić optymalny docisk bez ryzyka uszkodzenia struktury przewodu.
• Prowadzenie przewodów: Przewody o przekroju do 95 mm² wymagają odpowiedniego promienia gięcia, aby uniknąć naprężeń mechanicznych na zacisku.

FAQ

• Czy w jednym zacisku można łączyć jednocześnie przewód miedziany i aluminiowy? Tak, konstrukcja zacisku z cynowanego aluminium pozwala na bezpieczne łączenie obu typów przewodów bez ryzyka wystąpienia korozji elektrochemicznej.
• Jaki jest stopień ochrony tego zacisku? Zaciski Ensto Clampo Pro zazwyczaj oferują stopień ochrony IP20, co zapewnia ochronę przed przypadkowym dotknięciem części pod napięciem palcem.
• Czy zacisk KE62 wymaga specjalistycznych narzędzi? Do dokręcenia zacisku niezbędny jest klucz imbusowy, który pozwala na precyzyjne przyłożenie wymaganej siły docisku.
