Zacisk tunelowy 4-bieg. wielkość 2, NZM2-4-XKA | 271458 Eaton

Alternatywny kod produktu: NZM2-4-XKA

Opis i Kluczowe Cechy

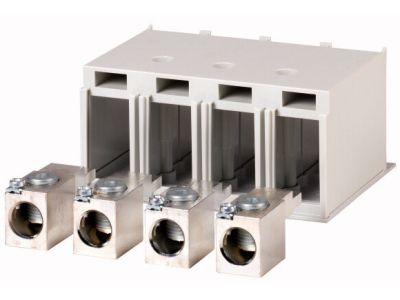

Zacisk tunelowy o symbolu NZM2-4-XKA (indeks 271458) to akcesorium przeznaczone do wyłączników serii NZM2 oraz rozłączników PN2 i N(S)2. Dzięki konstrukcji 4‑biegunowej umożliwia podłączenie czterech przewodów w jednym punkcie, co ułatwia okablowanie i zwiększa przejrzystość instalacji. Kompaktowa obudowa wielkości 2 pozwala na montaż w standardowych grupach funkcyjnych bez konieczności zmiany istniejącej konfiguracji rozdzielnicy.

• Przeznaczenie do NZM2, PN2, N(S)2: gwarantuje pełną kompatybilność mechaniczną i elektryczną z wyłącznikami tych serii, eliminując ryzyko niedopasowania.
• 4‑biegunowa konstrukcja: pozwala na jednoczesne podłączenie czterech przewodów (np. trzech faz + neutralny lub dwóch torów + sygnały) w jednym zacisku, redukując liczbę połączeń.
• Zacisk tunelowy: zapewnia niską rezystancję styku i pewny docisk przewodu, co przekłada się na stabilną pracę w warunkach obciążenia.
• Montaż modułowy: łatwe wpięcie w grupę funkcyjną bez użycia narzędzi skraca czas instalacji i ułatwia rozbudowę rozdzielnicy w przyszłości.
• Uniwersalne zastosowanie: współpracuje z różnymi typami aparatów w jednej rozdzielnicy, upraszczając logistykę magazynową i proces doboru.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm bezpieczeństwa i posiada oznaczenie CE. Jest przeznaczony do montażu w rozdzielnicach wykonanych zgodnie z obowiązującymi przepisami oraz standardem DIN. Wszelkie szczegółowe dane dotyczące norm należy weryfikować z dokumentacją techniczną wyłącznika, do którego zacisk jest stosowany.

Zastosowanie

Zacisk tunelowy NZM2-4-XKA znajduje zastosowanie wszędzie tam, gdzie niezbędne jest pewne i uporządkowane połączenie przewodów z aparaturą modułową. Sprawdza się zarówno w nowych instalacjach, jak i modernizacjach.

• Podłączanie przewodów zasilających do wyłączników NZM2 w rozdzielnicach głównych i podrozdzielnicach.
• Rozbudowa istniejących układów zabezpieczeń w obiektach przemysłowych i komercyjnych.
• Tworzenie przejrzystych i łatwych w serwisie połączeń w rozdzielnicach sterowniczych (np. w szafach PLC).
• Wymiana lub zwiększenie liczby zacisków w wyłącznikach serii PN2 i N(S)2 podczas modernizacji parku maszynowego.

Wskazówki Montażowe

Montaż i demontaż zacisku mogą być wykonywane wyłącznie przez osoby posiadające odpowiednie kwalifikacje (uprawnienia SEP). Przed przystąpieniem do prac bezwzględnie odłącz napięcie zasilające i zabezpiecz rozdzielnicę przed przypadkowym załączeniem. Zacisk montuje się na szynie TH35 (DIN) w ramach dedykowanych grup funkcyjnych wyłącznika. Moment dokręcania śrub zacisków oraz dopuszczalny przekrój przewodów należy określić na podstawie dokumentacji technicznej producenta wyłącznika – nigdy nie przekraczać podanych wartości. Po zakończeniu montażu sprawdź siłę docisku przewodów i brak luzów mechanicznych.

FAQ

• Czy zacisk NZM2-4-XKA pasuje do wyłączników NZM3? Nie, jest on przeznaczony wyłącznie do urządzeń serii NZM2, PN2 oraz N(S)2. Do większych wyłączników NZM3 stosuje się inne akcesoria (np. NZM3-4-XKA).
• Jaki maksymalny przekrój przewodu można podłączyć? Informacja ta nie została podana w karcie katalogowej produktu. Przekrój należy dobrać zgodnie z dokumentacją techniczną konkretnego wyłącznika oraz obowiązującymi normami (np. PN‑HD 60364).
• Czy zacisk jest izolowany i zabezpieczony przed przypadkowym dotknięciem? Zaciski tunelowe – w zależności od wykonania – mogą posiadać osłony izolacyjne. Aby potwierdzić konkretne parametry ochrony przed dotykiem (stopień IP), sprawdź rysunek wymiarowy i opis w oryginalnej karcie katalogowej producenta.
