Zacisk TK 14-20 biały 100SZT | 2304012 Schneider Electric

Opis i Kluczowe Cechy

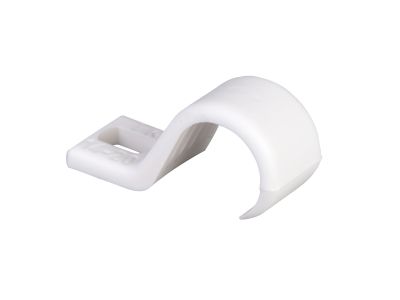

Zacisk kablowy TK 14-20 o symbolu 2304012 to zestaw 100 sztuk wykonanych z polipropylenu (PP), przeznaczonych do mocowania przewodów okrągłych o średnicy od 14 do 20 mm. Dzięki uniwersalnemu białemu kolorowi dobrze komponuje się z większością powierzchni, a solidny materiał zapewnia długotrwałą wytrzymałość mechaniczną. Zacisk montowany jest w drewnie za pomocą wkrętów do drewna nr 8-10; w betonie, cegle czy płytach gipsowo-kartonowych wymaga użycia odpowiednich kołków (np. TP0, TP1, TP2 lub TPS-5).

• Średnica kabla 14–20 mm: uniwersalny zakres pozwalający na pewne mocowanie typowych przewodów instalacyjnych i telekomunikacyjnych.
• Materiał PP (polipropylen): odporność na odkształcenia, wilgoć i starzenie – stabilne mocowanie przez cały okres eksploatacji instalacji.
• Zestaw 100 sztuk: ekonomiczne opakowanie sprawdzające się przy większych projektach oraz w bieżącej konserwacji.
• Biały kolor: estetyczne wykończenie – zacisk wtapia się w tło jasnych ścian i sufitów, nie rzucając się w oczy.
• Elastyczność montażu: możliwość stosowania w drewnie (wkręty do drewna nr 8-10) oraz w innych podłożach z użyciem dedykowanych kołków rozporowych.

Zgodność z Normami

Zacisk kablowy TK 14-20 został zaprojektowany zgodnie z ogólnymi wymaganiami europejskimi dotyczącymi elementów mocujących w instalacjach niskiego napięcia. Posiada oznakowanie CE, potwierdzające spełnienie zasadniczych wymogów bezpieczeństwa i funkcjonalności. Materiał polipropylenowy nie zawiera substancji szkodliwych i jest odporny na powszechnie występujące czynniki środowiskowe.

Zastosowanie

Zacisk przeznaczony jest do mocowania przewodów okrągłych w instalacjach elektrycznych, teletechnicznych i sterowniczych. Sprawdza się zarówno w obiektach mieszkalnych, jak i przemysłowych, pod warunkiem doboru odpowiednich łączników do podłoża.

• Mocowanie kabli energetycznych i sterowniczych na drewnianych konstrukcjach (np. więźba dachowa, legary).
• Prowadzenie przewodów w korytkach kablowych i na ścianach z betonu, cegły lub pustaków – z użyciem kołków TP0, TP1, TP2 lub TPS-5.
• Montaż kabli na płytach gipsowo-kartonowych – przy zastosowaniu kołków odpowiednich do materiału (np. motylkowych).
• Organizacja wiązek przewodów w instalacjach tymczasowych i stałych, np. w rozdzielnicach, szafach sterowniczych.

Wskazówki Montażowe

Montaż zacisków kablowych powinien być wykonywany przez osoby posiadające odpowiednie kwalifikacje (uprawnienia SEP w przypadku instalacji elektrycznych). Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w obwodzie, w którym prowadzone są przewody. Zaciski mocować na stabilnym podłożu, dobierając długość i średnicę wkręta/kołka do materiału konstrukcji. W przypadku betonu, cegły lub płyt g-k należy stosować kołki rozporowe wymienione w karcie produktu (TP0, TP1, TP2, TPS-5). Wkręty do drewna – rozmiar nr 8-10. Nie dokręcać nadmiernie, aby nie uszkodzić korpusu zacisku. Pamiętać o zachowaniu odpowiednich odstępów między zaciskami zgodnie z wymaganiami norm instalacyjnych.

FAQ

• Do jakiej średnicy kabli pasuje zacisk TK 14-20? Zacisk jest przeznaczony do przewodów okrągłych o średnicy zewnętrznej od 14 do 20 mm.
• Czy do montażu w betonie potrzebne są dodatkowe elementy? Tak, do betonu, cegły, pustaków i płyt gipsowo-kartonowych należy użyć kołków rozporowych TP0, TP1, TP2 lub TPS-5 oraz odpowiednich wkrętów. W drewnie wystarczą wkręty do drewna nr 8-10.
• Jaka jest odporność temperaturowa zacisku? Producent nie podaje konkretnej temperatury pracy, ale polipropylen (PP) zachowuje właściwości mechaniczne w typowym zakresie temperatur występujących wewnątrz budynków (ok. -10°C do +60°C). W instalacjach narażonych na ekstremalne temperatury zaleca się sprawdzenie zgodności materiału z warunkami środowiskowymi.
