Zacisk szyny zbiorczej SK-70F5 | SK-70F5 Trytyt

Opis i Kluczowe Cechy

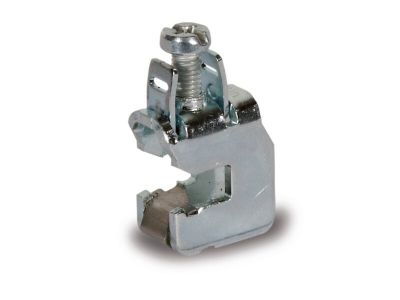

Zacisk szyny zbiorczej SK-70F5 (symbol 22.70) to praktyczny element złączowy przeznaczony do szybkiego i bezinwazyjnego mocowania przewodów na szynie zbiorczej TH35 w rozdzielnicach niskiego napięcia. Dzięki systemowi zatrzaskowemu eliminuje konieczność wiercenia otworów w szynie, co skraca czas montażu i upraszcza prace instalacyjne. Przystosowany do przewodów o przekroju 1,5-10 mm².

• Mocowanie zatrzaskowe na szynie TH35: Szybki montaż i demontaż bez narzędzi – wystarczy wsunąć zacisk i zablokować zatrzaskiem.
• Zakres przewodów 1,5-10 mm²: Uniwersalne rozwiązanie dla większości typowych instalacji elektrycznych w budynkach mieszkalnych i przemysłowych.
• Bezinwazyjne mocowanie: Brak konieczności wiercenia otworów w szynie – oszczędność czasu i eliminacja ryzyka uszkodzenia szyny.
• Stabilne połączenie: Zapewnia pewny i trwały kontakt elektryczny dzięki odpowiedniemu dociskowi zacisku do przewodu.
• Wysoka trwałość: Odporny na korozję i działanie czynników środowiskowych wewnątrz rozdzielnicy.

Zgodność z Normami

Zacisk szyny zbiorczej SK-70F5 spełnia wymagania norm europejskich dotyczących aparatury rozdzielczej i sterowniczej niskiego napięcia. Został zaprojektowany zgodnie z normami PN-EN 60947 i PN-EN 61439, posiada deklarację zgodności CE.

Zastosowanie

Zacisk SK-70F5 przeznaczony jest do montażu w rozdzielnicach elektrycznych niskiego napięcia, zarówno w instalacjach budynków mieszkalnych, jak i przemysłowych.

• Szybkie przyłączanie przewodów fazowych i neutralnych do szyny zbiorczej w rozdzielnicy.
• Montaż w szafach sterowniczych i tablicach rozdzielczych o konstrukcji szynowej TH35.
• Instalacje przemysłowe wymagające częstych modyfikacji – łatwy demontaż i wymiana przewodów.
• Modernizacja istniejących instalacji – wymiana starych zacisków na nowoczesne rozwiązania zatrzaskowe.

Wskazówki Montażowe

Montaż zacisku powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy odłączyć napięcie w obwodzie. Zacisk nakłada się na szynę TH35, dociskając go do momentu wyraźnego zatrzaśnięcia. Następnie wsuwa się żyłę przewodu (1,5-10 mm²) i dokręca śrubę zaciskową odpowiednim momentem (zalecane 2,5-3 Nm). Po zakończeniu montażu należy sprawdzić pewność połączenia i brak luzów.

FAQ

• Czy zacisk SK-70F5 nadaje się do szyny TH75? Nie – zacisk jest przeznaczony wyłącznie do szyny TH35 (35 mm szerokości).
• Jaki moment dokręcania zaleca się dla przewodów 6 mm²? Zalecany moment dokręcania dla przewodów w zakresie 6 mm² wynosi 2,5-3 Nm – zapewnia on odpowiedni docisk bez uszkodzenia żyły.
• Czy zacisk można wielokrotnie demontować i montować? Tak – system zatrzaskowy pozwala na wielokrotne montowanie i demontaż bez utraty właściwości złącza.
