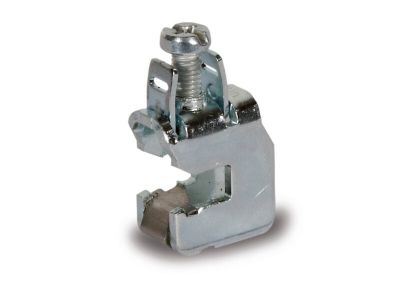

Zacisk szyny zbiorczej SK-35F10 | SK-35F10 Trytyt

Opis i Kluczowe Cechy

Zacisk szyny zbiorczej SK-35F10 (symbol SK-35F10) to rozwiązanie dedykowane do montażu na szynie TH 35 mm wewnątrz rozdzielnic niskiego napięcia. Zapewnia szybkie i pewne połączenie kabli i przewodów z szynami zbiorczymi bez konieczności wiercenia otworów montażowych.

• System zatrzaskowy: Mocowanie na szynie TH 35 mm odbywa się poprzez prosty zatrzask, co eliminuje potrzebę stosowania dodatkowych elementów złącznych i skraca czas montażu.
• Bez otworów montażowych: Eliminuje ryzyko uszkodzenia szyny zbiorczej i ułatwia późniejsze modyfikacje instalacji.
• Uniwersalne zastosowanie: Przeznaczony do przyłączania żył kabli i przewodów o różnych przekrojach (szczegóły w dokumentacji technicznej).
• Wytrzymała konstrukcja: Stalowe wykonanie z powłoką antykorozyjną zapewnia długą żywotność i niezawodność połączeń.
• Prosty demontaż: Wystarczy odchylić zatrzask, aby szybko zdemontować zacisk bez uszkodzenia szyny zbiorczej.

Zgodność z Normami

Zacisk spełnia wymogi norm europejskich dotyczących aparatury rozdzielczej i sterowniczej niskiego napięcia. Posiada deklarację zgodności CE, co potwierdza jego bezpieczeństwo i jakość wykonania.

Zastosowanie

Zacisk szyny zbiorczej SK-35F10 znajduje zastosowanie w nowoczesnych instalacjach elektrycznych wewnątrz rozdzielnic niskiego napięcia.

• Przyłączanie przewodów do szyn zbiorczych w rozdzielnicach głównego zasilania.
• Budowa i modernizacja szaf sterowniczych i tablic rozdzielczych.
• Mocowanie kabli o różnych przekrojach w systemach rozdziału energii.
• Szybka instalacja i modyfikacja układów podczas prac serwisowych.

Wskazówki Montażowe

Montaż zacisku powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy odłączyć napięcie w obwodzie. Zacisk należy wsunąć na szynę TH 35 mm i zatrzasnąć – nie wymaga stosowania narzędzi. Po zamontowaniu należy podłączyć przewód, dokręcając śrubę z odpowiednim momentem zgodnie z dokumentacją producenta. Podczas demontażu wystarczy odchylić zatrzask i wyciągnąć zacisk.

FAQ

• Jaki jest zakres przekrojów przewodów, które można przyłączyć do zacisku SK-35F10? Dokładny zakres przekrojów nie został podany w dostępnych danych. Należy zapoznać się z dokumentacją techniczną lub kartą katalogową produktu.
• Czy zacisk nadaje się do montażu na szynach innych niż TH 35 mm? Zacisk jest dedykowany wyłącznie do szyny TH 35 mm. Nie jest kompatybilny z innymi typami szyn zbiorczych.
• Jakie materiały zostały użyte do produkcji zacisku? Zacisk wykonany jest ze stali z powłoką antykorozyjną, co zapewnia odporność na korozję i długą żywotność w warunkach przemysłowych.
