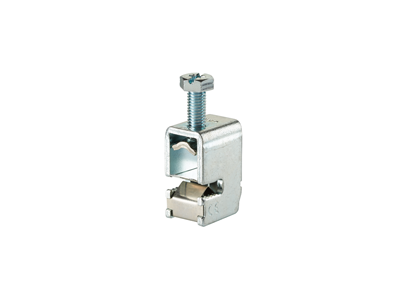

Zacisk szynowy na szynę 5mm MAE7005H 16-70mm2 | MAE0705H15 Morek

Opis i Kluczowe Cechy

Zacisk szynowy MAE7005H (symbol MAE0705H15) to bimetaliczne rozwiązanie przeznaczone do bezpiecznego łączenia przewodów miedzianych i aluminiowych o przekroju 16–70 mm² z aluminiowymi lub miedzianymi szynami zbiorczymi o grubości 5 mm. Wyposażony w bimetaliczne płytki kontaktowe, które eliminują ryzyko korozji galwanicznej i zapewniają stabilny, długotrwały styk elektryczny. Stalowe śruby z galwanizacją Zn oraz sprężyna ze stali nierdzewnej gwarantują odporność na korozję i trwałość połączenia. Widoczny moment dokręcania na korpusie ułatwia precyzyjne montowanie.

• Bimetaliczne płytki kontaktowe: Zapewniają bezpieczne połączenie miedzi z aluminium bez konieczności stosowania dodatkowych powłok cynowych, eliminując ryzyko korozji galwanicznej.
• Stalowe śruby galwanizowane Zn: Odporne na korozję, gwarantują stabilne mocowanie i długą żywotność połączenia.
• Sprężyna ze stali nierdzewnej: Utrzymuje stały docisk, kompensując drgania i zmiany temperatury, co zapobiega luzowaniu się połączenia.
• Widoczny moment dokręcania: Precyzyjna informacja na korpusie ułatwia dokręcanie zgodnie z wymaganiami producenta, zwiększając bezpieczeństwo instalacji.
• Przeznaczenie do szyn 5 mm: Idealny do montażu na aluminiowych lub miedzianych szynach zbiorczych o grubości 5 mm w rozdzielnicach i szafach sterowniczych.

Zgodność z Normami

Zacisk spełnia wymagania dyrektyw unijnych i posiada oznakowanie CE. Zaprojektowany zgodnie z normami VDE i IEC dotyczącymi połączeń elektrycznych, zapewniajając bezpieczeństwo i niezawodność w instalacjach niskiego napięcia.

Zastosowanie

Zacisk szynowy MAE7005H znajduje zastosowanie w instalacjach elektrycznych wymagających łączenia przewodów miedzianych i aluminiowych z szynami zbiorczymi.

• Rozdzielnice i szafy sterownicze w budynkach mieszkalnych, komercyjnych i przemysłowych.
• Systemy zasilania budynków z szynami zbiorczymi o grubości 5 mm.
• Instalacje, w których występuje konieczność łączenia kabli aluminiowych z miedzianymi szynami zbiorczymi (lub odwrotnie).
• Stacje transformatorowe i rozdzielcze, gdzie wymagana jest wysoka niezawodność połączeń.

Wskazówki Montażowe

Montaż zacisku powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP po bezwzględnym odłączeniu napięcia w instalacji. Przed montażem upewnić się, że powierzchnia szyny jest czysta i pozbawiona tlenków. Zacisk zamocować na szynie 5 mm, wprowadzić przewód o odpowiednim przekroju (16–70 mm²) i dokręcić śruby zgodnie z widocznym momentem dokręcania. Unikać nadmiernego dokręcania, aby nie uszkodzić elementów zacisku. Po montażu sprawdzić stabilność połączenia i brak luzów.

FAQ

• Czy zacisk MAE7005H nadaje się do łączenia przewodów aluminiowych z miedzianymi szynami zbiorczymi? Tak, bimetaliczne płytki kontaktowe eliminują ryzyko korozji galwanicznej, umożliwiając bezpieczne połączenie między metalami.
• Jaki jest maksymalny przekrój przewodu, który można podłączyć do zacisku? Zacisk obsługuje przewody o przekroju od 16 mm² do 70 mm².
• Czy zacisk może być montowany na szynach o grubości 10 mm? Nie – zacisk MAE7005H przeznaczony jest wyłącznie do szyn o grubości 5 mm.
