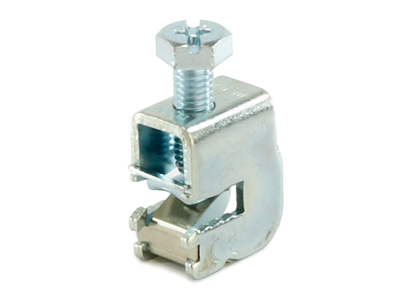

Zacisk szynowy na szynę 5mm MAE3505E15 4-35mm2 | MAE0355E15 Morek

Opis i Kluczowe Cechy

Zacisk szynowy MAE3505E15 (symbol MAE0355E15) przeznaczony do montażu na szynie zbiorczej o grubości 5 mm to profesjonalne rozwiązanie dla połączeń o przekroju od 4 mm² do 35 mm². Wykonany z trwałego stalowego korpusu z cynkowaną śrubą oraz sprężyną dociskową ze stali nierdzewnej, zapewnia stabilne i bezpieczne połączenie elektryczne. Sześciokątny łeb śruby ułatwia precyzyjne dokręcanie, a widoczny moment regulacji gwarantuje powtarzalną jakość montażu.

• Przekrój 4-35 mm²: Umożliwia podłączenie zarówno cienkich przewodów instalacyjnych, jak i grubych kabli zasilających.
• Stalowy korpus z cynkowaną śrubą: Odporność na korozję i wysokie obciążenia mechaniczne – długotrwała trwałość w trudnych warunkach.
• Sprężyna dociskowa ze stali nierdzewnej: Zapewnia ciągły docisk przewodu, eliminując ryzyko luzowania połączenia nawet pod wpływem wibracji.
• Sześciokątny łeb śruby: Umożliwia szybkie i pewne dokręcanie za pomocą standardowych narzędzi, bez konieczności stosowania specjalistycznego osprzętu.
• Widoczny moment dokręcania: Ułatwia utrzymanie wymaganego napięcia połączenia, zgodnie z zaleceniami producenta dokumentacji technicznej.

Zgodność z Normami

Zacisk spełnia wymagania dyrektyw Unii Europejskiej dotyczących bezpieczeństwa elektrycznego i posiada oznaczenie CE. Zaprojektowany zgodnie z normami jakościowymi dla aparatury łączeniowej i osprzętu instalacyjnego.

Zastosowanie

Zacisk szynowy MAE3505E15 znajduje zastosowanie w rozdzielnicach niskiego napięcia, szafach sterowniczych oraz instalacjach przemysłowych, gdzie wymagane jest pewne i trwałe połączenie przewodów.

• Mocowanie przewodów na szynach zbiorczych w rozdzielnicach elektrycznych.
• Podłączanie kabli zasilających i sterowniczych o przekroju 4-35 mm².
• Montaż w istniejących układach rozdzielczych – uniwersalne rozwiązanie retrofittingowe.
• Stosowanie w miejscach narażonych na wibracje, gdzie wymagana jest dodatkowa stabilizacja połączenia.

Wskazówki Montażowe

Montaż zacisku powinien być wykonywany przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w obwodzie. Zacisk należy osadzić na szynie 5 mm, wprowadzić przewód w odpowiedni otwór i dokręcić śrubę sześciokątną, stosując zalecany moment siły określony w dokumentacji technicznej. Unikać przeciążania połączenia – dobór przekroju przewodu musi być zgodny z parametrami zacisku. Regularnie kontrolować stan połączenia pod kątem luzowania.

FAQ

• Czy zacisk nadaje się do montażu na szynie 10 mm? Zacisk MAE3505E15 przeznaczony jest wyłącznie do szyny o grubości 5 mm. Do szyny 10 mm należy stosować odpowiednią wersję zacisku.
• Jaki jest zalecany moment dokręcania śruby? Dokładny moment dokręcania nie został podany w danych produktu – należy go odczytać z dokumentacji technicznej zacisku lub karty katalogowej.
• Czy zacisk można stosować do przewodów elastycznych? Tak, zacisk jest przystosowany do montażu przewodów elastycznych, w tym szyn zbiorczych Moflex 10x20 mm.
