Zacisk szynowy na szynę 5mm MAE18505E15 50-185mm2 | MAE1855E15 Morek

Opis i Kluczowe Cechy

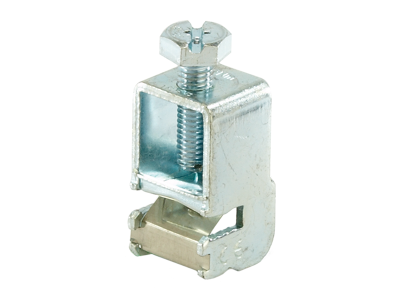

Zacisk szynowy MAE18505E15 (symbol MAE1855E15) przeznaczony do montażu na miedzianych szynach zbiorczych o grubości 5 mm to solidne rozwiązanie do wykonywania bezpiecznych połączeń elektrycznych. Przeznaczony do przewodów o przekrojach od 50 mm² do 185 mm² oraz elastycznych szyn zbiorczych Moflex 10x20 mm. Korpus ze stali z galwanizacją cynkową zapewnia odporność na korozję, natomiast sprężyna dociskowa ze stali nierdzewnej gwarantuje długotrwały i stabilny docisk.

• Przeznaczenie do szyny 5 mm: Szybki montaż na standardowych szynach zbiorczych w rozdzielnicach i szafach sterowniczych.
• Zakres podłączanych przewodów 50-185 mm²: Umożliwia podłączenie zarówno sztywnych przewodów o dużych przekrojach, jak i elastycznych szyn Moflex.
• Stalowy korpus z galwanizacją cynkową: Wysoka odporność na korozję i uszkodzenia mechaniczne, co zapewnia długą żywotność połączenia.
• Sześciokątny łeb śruby: Ułatwia dokręcanie kluczem dynamometrycznym, pozwalając precyzyjnie osiągnąć wymagany moment dokręcania.
• Sprężyna dociskowa ze stali nierdzewnej: Zapewnia trwały docisk przewodu i minimalizuje ryzyko luzowania się połączenia nawet w warunkach wibracji.

Zgodność z Normami

Zacisk szynowy MAE18505E15 spełnia wymagania norm europejskich dotyczących połączeń elektrycznych oraz posiada deklarację zgodności CE. Stosowany w instalacjach zgodnych z normami VDE i IEC.

Zastosowanie

Zacisk szynowy MAE18505E15 przeznaczony jest do instalacji elektrycznych wymagających pewnych i trwałych połączeń na szynach zbiorczych.

• Montaż rozdzielnic elektrycznych niskiego napięcia – podłączanie szyn zbiorczych i przewodów głównych.
• Rozbudowa istniejących układów rozdzielczych – szybkie i bezpieczne dołączanie nowych obwodów.
• Zasilanie maszyn i urządzeń przemysłowych – pewne połączenie w miejscach narażonych na wibracje.
• Instalacje solarne i fotowoltaiczne – mocowanie przewodów o dużych przekrojach do szyn zbiorczych.

Wskazówki Montażowe

Montaż zacisku powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w obwodzie. Zacisk należy osadzić na szynie 5 mm, wprowadzić przewód o odpowiednim przekroju i dokręcić śrubę z wymaganym momentem (szczegółowe dane znajdują się w dokumentacji technicznej). Unikać nadmiernego dokręcania, które mogłoby uszkodzić gwint. Po montażu sprawdzić stabilność połączenia.

FAQ

• Jaki jest wymagany moment dokręcania dla zacisku MAE18505E15? Dokładna wartość momentu dokręcania nie została podana w danych produktu. Należy zapoznać się z dokumentacją techniczną lub etykietą produktu.
• Czy zacisk można stosować z przewodami aluminiowymi? Tak, zacisk przeznaczony jest do przewodów o przekrojach 50-185 mm², zarówno miedzianych, jak i aluminiowych (zgodnie z zaleceniami producenta przewodów).
• Czy zacisk nadaje się do montażu na szynie 10 mm? Nie, zacisk MAE18505E15 przeznaczony jest wyłącznie do szyn o grubości 5 mm.
