Zacisk szynowy na szynę 5mm MAE12005E15 16-120mm2 | MAE1205E15 Morek

Opis i Kluczowe Cechy

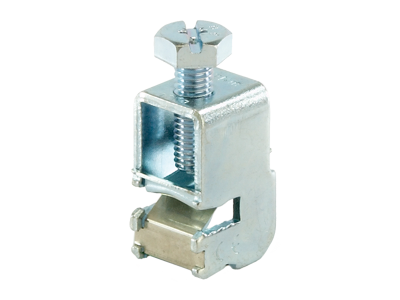

Zacisk szynowy MAE12005E15 (symbol MAE1205E15) do szyny 5 mm to profesjonalne rozwiązanie do trwałego połączenia przewodów o przekroju 16–120 mm² z miedzianymi szynami zbiorczymi. Wykonany ze stalowego korpusu z galwanizowaną cynkiem śrubą i sprężyną dociskową ze stali nierdzewnej zapewnia odporność na korozję i wysoką wytrzymałość mechaniczną. Sześciokątny łeb śruby ułatwia precyzyjne dokręcanie i utrzymanie wymaganego momentu siły.

• Przekrój przewodów 16–120 mm²: Umożliwia podłączanie grubych kabli zasilających oraz elastycznych szyn zbiorczych, co sprawdza się w rozdzielnicach i szafach sterowniczych.
• Stalowy korpus z galwanizowaną cynkiem śrubą: Odporność na korozję i trwałość połączenia nawet w trudnych warunkach środowiskowych.
• Sześciokątny łeb śruby: Ułatwia dokręcanie kluczem dynamometrycznym, zapewniając precyzyjne ustawienie momentu obrotowego i stabilny styk elektryczny.
• Sprężyna dociskowa ze stali nierdzewnej: Zapewnia stały docisk przewodu do szyny, eliminując ryzyko poluzowania się połączenia pod wpływem wibracji.
• Szybki montaż na szynie 5 mm: Bez konieczności specjalistycznych narzędzi – wystarczy odkręcić śrubę, włożyć szynę i dokręcić.

Zgodność z Normami

Zacisk MAE12005E15 spełnia wymagania norm europejskich dotyczących bezpieczeństwa połączeń elektrycznych i odporności na korozję. Posiada deklarację zgodności CE, co potwierdza jego zgodność z dyrektywami Unii Europejskiej.

Zastosowanie

Zacisk szynowy MAE12005E15 przeznaczony jest do montażu w rozdzielnicach, szafach sterowniczych i skrzynkach przyłączeniowych, gdzie wymagane są trwałe i bezpieczne połączenia przewodów z szynami zbiorczymi.

• Podłączanie kabli zasilających o dużym przekroju w instalacjach przemysłowych i budynkowych.
• Mocowanie elastycznych szyn zbiorczych Moflex 10×20 mm do mostów szynowych.
• Modernizacja istniejących układów rozdzielczych poprzez dodanie nowych obwodów.
• Stosowanie w warunkach narażonych na wilgoć lub zanieczyszczenia – dzięki odporności na korozję.

Wskazówki Montażowe

Montaż zacisku należy przeprowadzić po całkowitym odłączeniu napięcia w obwodzie. Odkręcić śrubę, umieścić szynę 5 mm w odpowiednim gnieździe zacisku, wprowadzić przewód o właściwym przekroju (16–120 mm²) i dokręcić śrubę momentem określonym w dokumentacji produktu. Użyć klucza dynamometrycznego, aby zapewnić odpowiedni docisk. Po montażu sprawdzić trwałość połączenia i brak luzów. Unikać nadmiernego dokręcania, które mogłoby uszkodzić gwint. Prace powinny być wykonywane przez wykwalifikowany personel z uprawnieniami SEP.

FAQ

• Jaki jest maksymalny moment dokręcania dla tego zacisku? Dokładny moment dokręcania nie został podany w danych produktu. Należy go określić na podstawie dokumentacji technicznej lub zaleceń producenta.
• Czy zacisk nadaje się do szyn o grubości 10 mm? Nie – zacisk MAE12005E15 przeznaczony jest wyłącznie do szyn o grubości 5 mm.
• Czy zacisk można stosować w środowisku zewnętrznym? Tak, dzięki stalowemu korpusowi z galwanizacją cynkową i sprężynie ze stali nierdzewnej zacisk charakteryzuje się podwyższoną odpornością na korozję, co umożliwia stosowanie w wilgotnych lub zapylonych pomieszczeniach.
