Zacisk szynowy na szynę 5mm MAE0165E15 1,5-16mm2 | MAE0165E15 Morek

Opis i Kluczowe Cechy

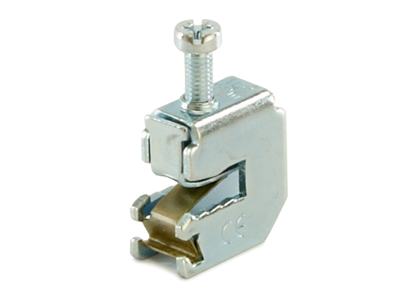

Zacisk szynowy MAE0165E15 (symbol MAE0165E15) to profesjonalne rozwiązanie do montażu na miedzianych szynach zbiorczych o grubości 5 mm. Przeznaczony do mocowania przewodów o przekroju od 1,5 mm² do 16 mm², zapewniając stabilne i bezpieczne połączenie elektryczne. Wykonany z trwałego stalowego korpusu cynkowanego oraz wyposażony w sprężynę dociskową ze stali nierdzewnej, gwarantuje odporność na korozję i długotrwałą niezawodność. Sześciokątny łeb śruby ułatwia precyzyjne dokręcanie, co przyspiesza montaż w instalacjach rozdzielczych.

• Zakres przekroju przewodów: 1,5–16 mm²: Umożliwia podłączenie zarówno cienkich przewodów sterowniczych, jak i mocy, bez konieczności stosowania dodatkowych adapterów.
• Stalowy korpus cynkowany + sprężyna nierdzewna: Odporność na korozję i działanie czynników atmosferycznych, co wydłuża żywotność połączenia w trudnych warunkach środowiskowych.
• Sześciokątny łeb śruby: Ułatwia dokręcanie kluczem, zapewniając odpowiedni moment siły i eliminując ryzyko uszkodzenia połączenia.
• Mocowanie na szynie 5 mm: Kompatybilny z powszechnie stosowanymi miedzianymi szynami zbiorczymi, co pozwala na szybką modernizację lub rozbudowę istniejących układów rozdzielczych.
• Prosta instalacja bez specjalistycznych narzędzi: Zacisk zaprojektowany z myślą o efektywności – montaż zajmuje jedynie kilka sekund.

Zgodność z Normami

Zacisk szynowy MAE0165E15 spełnia wymagania norm europejskich dotyczących bezpieczeństwa instalacji elektrycznych. Produkt posiada deklarację zgodności CE, co potwierdza jego zgodność z obowiązującymi dyrektywami unijnymi.

Zastosowanie

Zaciski szynowe MAE0165E15 znajdują szerokie zastosowanie w instalacjach elektrycznych niskiego napięcia, szczególnie w układach rozdzielczych, szafach sterowniczych i tablicach rozdzielczych.

• Mocowanie przewodów zasilających i sterowniczych w rozdzielnicach mieszkaniowych i przemysłowych.
• Podłączanie obwodów wtórnych (np. zabezpieczeń, styczników) do szyn zbiorczych.
• Modernizacja istniejących instalacji – szybka wymiana starych zacisków na nowoczesne rozwiązania.
• Stosowanie w układach z elastycznymi szynami Moflex 10x20 mm jako mosty połączeniowe.

Wskazówki Montażowe

Montaż zacisku powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, przy całkowicie odłączonym napięciu. Zacisk należy nasunąć na szynę 5 mm, wprowadzić przewód o odpowiednim przekroju i dokręcić śrubę kluczem płaskim lub nasadowym o odpowiednim rozmiarze (zgodnym z sześciokątnym łbem). Moment dokręcania należy dobrać według dokumentacji technicznej – zwykle w zakresie 2–3 Nm. Unikać przekraczania maksymalnego przekroju 16 mm² oraz stosowania przewodów uszkodzonych mechanicznie.

FAQ

• Czy zacisk MAE0165E15 nadaje się do przewodów giętkich? Tak, zacisk przewidziany jest do podłączania przewodów o przekroju od 1,5 mm² do 16 mm², w tym przewodów wielożyłowych (linki).
• Jaki jest maksymalny moment dokręcania? Dokładna wartość nie została podana w danych produktu. Zaleca się stosowanie momentu zgodnego z normami instalacyjnymi (zwykle 2–3 Nm) lub sprawdzenie w dokumentacji producenta.
• Czy zacisk można stosować na szynach miedzianych i aluminiowych? Tak, zacisk przeznaczony jest do montażu na miedzianych szynach zbiorczych o grubości 5 mm. W przypadku szyn aluminiowych należy upewnić się co do ich odpowiedniej nośności mechanicznej.
