Zacisk szynowy na szynę 10mm MAE5010E15 10-50mm2 | MAE0501E15 Morek

Opis i Kluczowe Cechy

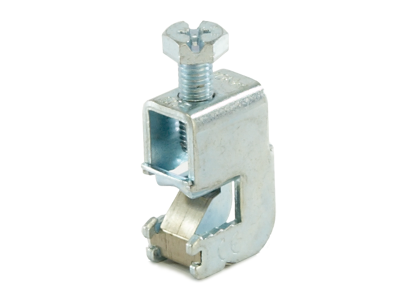

Zacisk szynowy MAE5010E15 (symbol MAE0501E15) to profesjonalne rozwiązanie do montażu na miedzianych szynach zbiorczych o grubości 10 mm. Przeznaczony do bezpiecznego mocowania przewodów o przekroju od 10 mm² do 50 mm² oraz elastycznych szyn zbiorczych. Wyposażony w stalowy korpus cynkowany ogniowo i sprężynę dociskową ze stali nierdzewnej, zapewnia trwałość, odporność na korozję i stabilny styk elektryczny.

• Stalowy korpus cynkowany ogniowo: Zapewnia odporność na korozję i długotrwałą wytrzymałość mechaniczną w trudnych warunkach środowiskowych.
• Sześciokątny łeb śruby: Ułatwia dokręcanie narzędziem standardowym, przyspieszając montaż i minimalizując ryzyko uszkodzenia połączenia.
• Sprężyna dociskowa ze stali nierdzewnej: Gwarantuje trwały docisk przewodu, eliminując luzowanie się połączenia nawet w warunkach wibracji.
• Zakres przewodów 10-50 mm²: Obsługuje szeroki zakres przekrojów, od grubych kabli po elastyczne szyny zbiorcze Moflex 10x20 mm.
• Prosta instalacja na szynie 10 mm: Montaż bez specjalistycznych narzędzi – szybkie i niezawodne połączenie w istniejących układach rozdzielczych.

Zgodność z Normami

Zacisk MAE5010E15 spełnia wymogi norm europejskich dotyczących bezpieczeństwa połączeń elektrycznych i posiada deklarację zgodności CE. Korpus stalowy cynkowany ogniowo oraz elementy ze stali nierdzewnej zapewniają zgodność z dyrektywami dotyczącymi odporności korozyjnej i trwałości mechanicznej.

Zastosowanie

Zacisk szynowy MAE5010E15 znajduje szerokie zastosowanie w instalacjach elektrycznych, szczególnie tam, gdzie wymagane jest trwałe i bezpieczne połączenie na szynach zbiorczych.

• Mocowanie przewodów o przekroju 10-50 mm² w rozdzielnicach przemysłowych i energetycznych.
• Podłączanie elastycznych szyn zbiorczych Moflex 10x20 mm w nowoczesnych układach rozdzielczych.
• Modernizacja istniejących układów rozdzielczych – szybka wymiana lub dodawanie nowych punktów odbiorczych.
• Zastosowania w maszynach i urządzeniach przemysłowych wymagających stabilnych połączeń na szynach.

Wskazówki Montażowe

Montaż zacisku powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w obwodzie. Zacisk montować na szynie 10 mm, dociskając śrubę sześciokątną do momentu pewnego połączenia – unikać nadmiernego dokręcania. Dla przewodów elastycznych zaleca się stosowanie końcówek kablowych. Po montażu sprawdzić stabilność połączenia i brak luzowania.

FAQ

• Czy zacisk MAE5010E15 nadaje się do szyn o grubości 5 mm? Nie – zacisk jest przeznaczony wyłącznie do szyn o grubości 10 mm. Do szyn 5 mm należy dobrać odpowiedni model.
• Jaki jest maksymalny moment dokręcania śruby? Dokładny moment nie został podany w danych produktu. Zaleca się stosowanie momentu zalecanego przez producenta danego modelu lub standardów instalacyjnych.
• Czy zacisk można stosować w środowiskach agresywnych chemicznie? Korpus cynkowany ogniowo zapewnia dobrą odporność na korozję, jednak w środowiskach o wysokiej agresywności chemicznej zaleca się dodatkową ochronę lub konsultację z dokumentacją techniczną.
