Zacisk szynowy na szynę 10mm MAE1610E15 1,5-16mm2 | MAE0161E15 Morek

Opis i Kluczowe Cechy

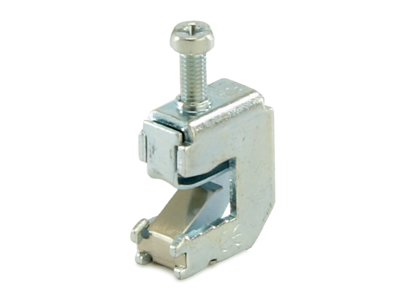

Zacisk szynowy MAE1610E15 (symbol MAE0161E15) przeznaczony do montażu na szynie o grubości 10 mm to solidne rozwiązanie do łączenia przewodów o przekroju 1,5 do 16 mm². Wykonany z trwałego stalowego korpusu z galwanizowaną cynkiem śrubą oraz sprężyną dociskową ze stali nierdzewnej zapewnia stabilne połączenia i odporność na korozję. Sześciokątny łeb śruby ułatwia precyzyjne dokręcanie, gwarantując bezpieczny montaż w instalacjach elektrycznych.

• Przeznaczenie do szyny 10 mm: Kompatybilny z miedzianymi szynami zbiorczymi o grubości 10 mm – idealny do modernizacji i rozbudowy istniejących układów rozdzielczych.
• Zakres przekrojów przewodów 1,5-16 mm²: Uniwersalne rozwiązanie dla przewodów jednożyłowych i wielożyłowych – od standardowych obwodów po zasilanie urządzeń o średnim poborze mocy.
• Stalowy korpus z galwanizacją cynkiem: Odporny na korozję, zapewnia długotrwałą stabilność mechaniczną i elektryczną połączenia.
• Sześciokątny łeb śruby: Ułatwia dokręcanie kluczem, skraca czas montażu i minimalizuje ryzyko uszkodzenia gwintu.
• Sprężyna dociskowa ze stali nierdzewnej: Zapewnia ciągły docisk przewodu, eliminując luzowanie się połączenia w trakcie eksploatacji.

Zgodność z Normami

Zaciski szynowe MAE1610E15 spełniają wymagania norm europejskich dotyczących bezpieczeństwa połączeń elektrycznych i odporności korozyjnej. Produkt posiada deklarację zgodności CE, co potwierdza jego przydatność w instalacjach zgodnych z dyrektywami Unii Europejskiej.

Zastosowanie

Zaciski szynowe MAE1610E15 znajdują zastosowanie w rozdziałach i szafach rozdzielczych, gdzie wymagane jest pewne i trwałe połączenie przewodów z szynami zbiorczymi.

• Modernizacja i rozbudowa istniejących instalacji elektrycznych – szybki montaż na szynie 10 mm.
• Układy sterowania i automatyki – stabilne połączenia dla przewodów sygnałowych i zasilających.
• Rozdzielnice przemysłowe i budynkowe – pewne mocowanie kabli o przekroju do 16 mm².
• Instalacje zasilania awaryjnego (UPS) – trwałe połączenia w systemach krytycznych.

Wskazówki Montażowe

Montaż zacisku powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, po odłączeniu napięcia w obwodzie. Zacisk nakłada się na szynę 10 mm i dokręca śrubę sześciokątną momentem określonym w dokumentacji produktu (zazwyczaj 2,5-3,5 Nm). Przed podłączeniem przewodu należy upewnić się, że jego przekrój mieści się w zakresie 1,5-16 mm² i że powierzchnia styku jest czysta. Unikać nadmiernego dokręcania, aby nie uszkodzić gwintu lub korpusu.

FAQ

• Czy zacisk nadaje się do szyn o grubości 5 mm? Nie – zacisk MAE1610E15 przeznaczony jest wyłącznie do szyn o grubości 10 mm. Do szyn 5 mm należy wybrać odpowiednią wersję z serii MAE.
• Jakie przewody można podłączyć do zacisku? Zacisk obsługuje przewody jednożyłowe i wielożyłowe o przekroju od 1,5 mm² do 16 mm². Dopuszczalne jest również podłączenie elastycznych szyn zbiorczych Moflex 10x20 mm.
• Czy zacisk jest odporny na korozję? Tak – stalowy korpus pokryty jest galwaniczną powłoką cynku, a sprężyna wykonana jest ze stali nierdzewnej, co zapewnia długotrwałą odporność na korozję w warunkach wewnętrznych.
