Zacisk szynowy na szynę 10mm MAE12010E15 16-120mm2 | MAE1201E15 Morek

Opis i Kluczowe Cechy

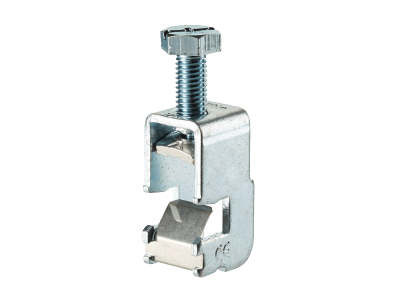

Zacisk szynowy MAE12010E15 (symbol MAE1201E15) do szyn o grubości 10 mm to rozwiązanie do niezawodnego mocowania przewodów o przekroju 16–120 mm² oraz elastycznych szyn zbiorczych Moflex 10×20 mm. Wyposażony w stalowy korpus pokryty galwaniczną powłoką cynku i sprężynę dociskową ze stali nierdzewnej, gwarantuje trwałość, odporność na korozję oraz stabilny styk elektryczny. Sześciokątny łeb śruby ułatwia precyzyjne dokręcanie, zapewniając bezpieczeństwo połączenia i szybki montaż.

• Przewody 16–120 mm² i elastyczne szyny Moflex 10×20 mm: Uniwersalne zastosowanie w rozdzielnicach i układach elektroenergetycznych.
• Stalowy korpus ocynkowany z powłoką cynku: Odporność na korozję i długotrwała wytrzymałość mechaniczna.
• Sześciokątny łeb śruby: Umożliwia szybkie i precyzyjne dokręcanie kluczem, minimalizując ryzyko poluzowania się połączenia.
• Sprężyna dociskowa ze stali nierdzewnej: Zapewnia trwały docisk przewodu, eliminując ryzyko luzowania się połączenia.
• Widoczny moment dokręcania: Ułatwia kontrolę nacisku i zapewnia powtarzalność montażu.

Zgodność z Normami

Zacisk szynowy MAE12010E15 spełnia wymagania norm europejskich dotyczących bezpieczeństwa połączeń elektrycznych oraz odporności na korozję. Produkt posiada deklarację zgodności CE i jest zgodny z wytycznymi dotyczącymi aparatury modułowej.

Zastosowanie

Zacisk szynowy MAE12010E15 przeznaczony jest do montażu w rozdzielnicach, szafach sterowniczych oraz innych układach elektroenergetycznych, gdzie wymagane jest pewne i trwałe połączenie przewodów lub szyn zbiorczych.

• Mocowanie przewodów o przekroju 16–120 mm² do miedzianych szyn zbiorczych o grubości 10 mm.
• Podłączanie elastycznych szyn zbiorczych Moflex 10×20 mm w mostach szynowych.
• Modernizacja istniejących układów rozdzielczych – szybki montaż bez konieczności wymiany całej aparatury.
• Stosowanie w instalacjach przemysłowych i budynkowych, gdzie wymagana jest wysoka jakość połączeń elektrycznych.

Wskazówki Montażowe

Montaż zacisku powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, po odłączeniu napięcia w obwodzie. Zacisk należy zamontować na szynie 10 mm, wprowadzić przewód o odpowiednim przekroju i dokręcić śrubę kluczem dynamometrycznym zgodnie z zalecanym momentem (szczegóły w dokumentacji producenta). Unikać przeciążania połączenia – sprawdzić, czy przewód jest prawidłowo osadzony w zacisku. Po montażu zaleca się wizualne i mechaniczne sprawdzenie stabilności połączenia.

FAQ

• Czy zacisk MAE12010E15 nadaje się do przewodów o przekroju 150 mm²? Nie – maksymalny przekrój przewodu wynosi 120 mm². Dla większych przekrojów należy zastosować odpowiedni zacisk z szerszego zakresu.
• Czy zacisk ma oznaczenie momentu dokręcania? Tak – widoczny układ regulacji momentu ułatwia precyzyjne dokręcanie, zapewniając powtarzalność połączenia.
• Czy zacisk można stosować w warunkach zewnętrznych? Korpus zacisku jest ocynkowany, co zapewnia odporność na korozję, jednak zaleca się stosowanie go w suchych pomieszczeniach lub osłoniętych miejscach ze względu na brak informacji o stopniu ochrony IP.
