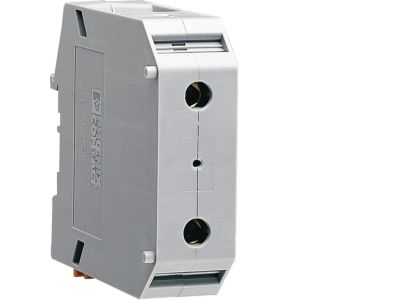

Zacisk szeregowy 25-95mm2 | KR95P Hager

Opis i Kluczowe Cechy

Zacisk szeregowy KR95P to złączka przeznaczona do montażu na szynie TH35 (DIN), umożliwiająca bezpieczne i pewne łączenie przewodów o przekroju od 25 do 95 mm². Stosowana przede wszystkim w rozdzielnicach do wyprowadzania obwodów głównych, zasilających, sterowniczych i pomiarowych – dzięki szerokiemu zakresowi zacisku pozwala na obsługę nawet grubych przewodów bez konieczności stosowania dodatkowych przejściówek.

• Zakres przekroju przewodów 25–95 mm²: obsługa zarówno średnich, jak i dużych przekrojów – jedna złączka do różnorodnych aplikacji w rozdzielnicy.
• Montaż na szynie TH35: szybki i stabilny montaż w standardowych rozdzielnicach oraz szafach sterowniczych.
• Konstrukcja szeregowa: umożliwia łatwe wyprowadzenie obwodów i ich dalsze połączenie z przewodami wychodzącymi z obiektu.
• Uniwersalne zastosowanie: dedykowana do obwodów głównych, zasilających, sterowniczych i pomiarowych – jeden produkt do wielu funkcji.
• Solidne wykonanie: zapewnia pewne połączenie elektryczne i mechaniczną trwałość w warunkach przemysłowych oraz domowych.

Zgodność z Normami

Zacisk szeregowy KR95P został zaprojektowany zgodnie z obowiązującymi normami europejskimi oraz standardem DIN. Posiada certyfikat CE, potwierdzający spełnienie wymogów bezpieczeństwa i kompatybilności obowiązujących na rynku Unii Europejskiej.

Zastosowanie

Zacisk szeregowy KR95P znajduje zastosowanie wszędzie tam, gdzie konieczne jest pewne i uporządkowane wyprowadzenie przewodów w rozdzielnicy – zarówno w instalacjach nowych, jak i modernizowanych.

• Wyprowadzanie obwodów głównych z rozdzielnicy do przewodów zasilających obiekt.
• Rozgałęzianie i łączenie przewodów o dużych przekrojach w szafach sterowniczych i rozdzielczych.
• Punkt przyłączeniowy dla obwodów pomiarowych (liczniki, przekładniki) – łatwy dostęp i możliwość rekonfiguracji.
• Tworzenie przejść między obwodami wewnątrz rozdzielnicy a przewodami wychodzącymi na zewnątrz (zasilanie, sterowanie).

Wskazówki Montażowe

Montaż zacisku szeregowego KR95P powinien być wykonany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w całej rozdzielnicy. Złączkę montuje się na szynie TH35 (DIN) poprzez zatrzaśnięcie. Przewody należy wprowadzić do odpowiednich otworów i dokręcić śruby momentem dokręcania zgodnym z dokumentacją producenta. Przekrój przewodów musi być dobrany do spodziewanego prądu obciążenia. Po zakończeniu montażu sprawdź poprawność połączeń oraz dokręcenie wszystkich zacisków.

FAQ

• Jaki zakres przekroju przewodów obsługuje zacisk KR95P? Zakres wynosi od 25 mm² do 95 mm² – zarówno dla przewodów jednożyłowych, jak i wielożyłowych.
• Czy zacisk można zamontować na standardowej szynie DIN? Tak, przeznaczony jest do montażu na szynie TH35 (35 mm) zgodnej z normą DIN EN 60715.
• Do czego służy ten zacisk w rozdzielnicy? Służy do wyprowadzania i łączenia obwodów głównych, zasilających, sterowniczych i pomiarowych – ułatwia uporządkowane połączenie przewodów wewnątrz rozdzielnicy z przewodami dochodzącymi z obiektu.
