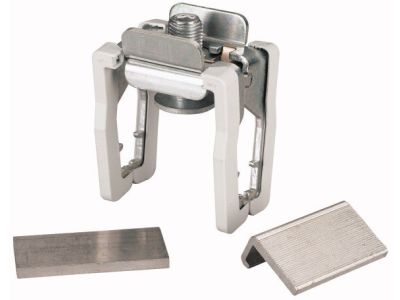

Zacisk szczękowy 1000m2, AKS1000 | 107208 Eaton

Alternatywny kod produktu: AKS1000

Opis i Kluczowe Cechy

Zacisk szczękowy AKS1000 (numer katalogowy 107208) przeznaczony jest do przyłączania przewodów do szyn zbiorczych w rozdzielnicach głównych i podrozdzielnicach. Prąd znamionowy Ie = 1600 A umożliwia bezpieczne prowadzenie wysokich obciążeń, a szerokość 72 mm zapewnia kompaktową zabudowę w ograniczonej przestrzeni rozdzielnicy. Produkt kompatybilny z systemami szyn zbiorczych SASY60i i SASY185i.

• Prąd znamionowy Ie = 1600 A: Gwarantuje bezpieczną pracę w obwodach o bardzo wysokim obciążeniu bez ryzyka przegrzania styków – idealny do rozdzielnic głównych i przemysłowych.
• Szerokość 72 mm: Kompaktowa obudowa oszczędza miejsce w rozdzielnicy, ułatwiając instalację i zachowując pełną funkcjonalność przy dużych prądach.
• Kompatybilność z szynami zbiorczymi od 20 x 5/10 do 30 x 10 mm: Uniwersalne mocowanie do szerokiej gamy profili szyn, co zwiększa elastyczność projektowania rozdzielnic.
• Obsługa profili T podwójnych i potrójnych: Umożliwia montaż w różnych konfiguracjach systemów szyn zbiorczych bez konieczności stosowania dodatkowych adapterów.
• Zakres zacisków: 2 x (10 x 50 x 1) mm lub 2 x (50 x 10) mm: Możliwość podłączenia przewodów o zróżnicowanych wymiarach, co zwiększa uniwersalność zastosowania.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm bezpieczeństwa i posiada certyfikację CE. Przeznaczony do stosowania w instalacjach elektrycznych wykonanych zgodnie z obowiązującymi przepisami i normami branżowymi.

Zastosowanie

Zacisk szczękowy AKS1000 znajduje zastosowanie wszędzie tam, gdzie wymagane jest niezawodne i bezpieczne przyłączanie przewodów o dużych przekrojach do szyn zbiorczych przy prądach znamionowych do 1600 A.

• Przyłączanie przewodów odpływowych w rozdzielnicach głównych (RG) i podrozdzielnicach w obiektach przemysłowych i komercyjnych.
• Systemy szyn zbiorczych SASY60i i SASY185i – dedykowane rozwiązanie zapewniające optymalne dopasowanie i pewny styk.
• Dystrybucja energii w halach produkcyjnych, magazynach, centrach danych i obiektach użyteczności publicznej.
• Instalacje wymagające przyłączania przewodów o dużych przekrojach przy prądach znamionowych do 1600 A – np. zasilanie maszyn, agregatów i rozdzielnic wydziałowych.

Wskazówki Montażowe

Montaż zacisku szczękowego AKS1000 może być przeprowadzany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do prac bezwzględnie odłączyć napięcie i zabezpieczyć przed przypadkowym załączeniem. Zacisk mocowany jest bezpośrednio do szyn zbiorczych – nie wymaga montażu na szynie DIN TH35. Momenty dokręcania śrub oraz przekrój przyłączanych przewodów należy dobierać zgodnie z dokumentacją techniczną producenta. Przed montażem upewnić się, że powierzchnie stykowe są czyste, suche i wolne od zanieczyszczeń.

FAQ

• Z jakimi szynami zbiorczymi współpracuje zacisk AKS1000? Zacisk jest przeznaczony do szyn zbiorczych o wymiarach od 20 x 5/10 mm do 30 x 10 mm, w tym profili T podwójnych i potrójnych, a także kompatybilny z systemami SASY60i i SASY185i.
• Jaki jest maksymalny prąd znamionowy zacisku AKS1000? Prąd znamionowy Ie wynosi 1600 A, co pozwala na bezpieczne i niezawodne prowadzenie wysokich obciążeń w rozdzielnicach głównych i przemysłowych.
• Czy zacisk AKS1000 montuje się na szynie DIN TH35? Nie, zacisk AKS1000 montowany jest bezpośrednio na szynach zbiorczych – nie wymaga ani nie jest przystosowany do montażu na szynie DIN.
