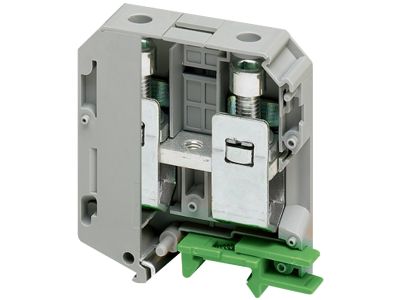

Zacisk śrubowy przepustowy 6mm2 | NSYTRV702 Schneider Electric

Opis i Kluczowe Cechy

Zacisk śrubowy przepustowy oznaczony symbolem NSYTRV702 przeznaczony jest do łączenia przewodów o przekroju do 6 mm². Dzięki konstrukcji przepustowej umożliwia szybkie i pewne połączenie dwóch przewodów bez konieczności stosowania dodatkowych mostków. Szerokość modułu nie została określona w danych producenta – zacisk przeznaczony jest do montażu na szynie DIN TH35.

• Przekrój przewodu do 6 mm²: Obsługa typowych przewodów stosowanych w instalacjach elektrycznych, co ułatwia dystrybucję zasilania w rozdzielnicach.
• Zacisk śrubowy: Zapewnia trwałe i pewne połączenie mechaniczne oraz elektryczne, odporne na wibracje i obciążenia termiczne.
• Konstrukcja przepustowa: Umożliwia prowadzenie przewodu od góry i dołu zacisku, co upraszcza organizację okablowania w rozdzielnicy.
• Montaż na szynie TH35: Standardowy system mocowania, pozwalający na szybką instalację i łatwą modyfikację układu aparatury.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm bezpieczeństwa i posiada oznaczenie CE. Przeznaczony do użytku w instalacjach elektrycznych niskiego napięcia zgodnie z obowiązującymi przepisami. Szczegółowe dane normatywne dostępne są w dokumentacji producenta.

Zastosowanie

Zacisk śrubowy przepustowy sprawdza się tam, gdzie potrzebne jest bezpieczne i powtarzalne łączenie przewodów w rozdzielnicach elektrycznych.

• Łączenie przewodów zasilających i odbiorczych w rozdzielnicach głównych i podrozdzielnicach.
• Tworzenie punktów rozdziału faz, N i PE – szczególnie w systemach TN-S i TN-C-S.
• Wykonywanie połączeń w szafach sterowniczych przy użyciu listew zaciskowych na szynie DIN.
• Łatwa i szybka wymiana uszkodzonych odcinków okablowania bez demontażu całej listwy.

Wskazówki Montażowe

Montaż może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie od rozdzielnicy. Zacisk przeznaczony jest do montażu na szynie DIN TH35. Śruby dokręcać momentem zalecanym przez producenta (dokładne wartości w dokumentacji technicznej). Przekrój przewodu należy dobrać do obciążenia prądowego zgodnie z normami.

FAQ

• Czy zacisk nadaje się do przewodów linkowanych? Tak, przy użyciu odpowiednich tulejek zaciskowych – zaleca się stosowanie końcówek dla przewodów linkowych, aby uniknąć uszkodzenia żył.
• Jaki stopień ochrony ma ten zacisk? Producent nie podaje konkretnego IP – w warunkach zabudowy w rozdzielnicy typowy stopień ochrony wynosi IP20. Chronić przed wilgocią i zanieczyszczeniami.
• Czy zacisk może być używany do łączenia 3 przewodów? Nie, konstrukcja przepustowa przewiduje połączenie dwóch przewodów (wejście–wyjście). Do łączenia większej liczby przewodów zaleca się stosowanie listew rozdzielczych.
