Zacisk śrubowy przepustowy 3,5 mm2 | NSYTRV352 Schneider Electric

Opis i Kluczowe Cechy

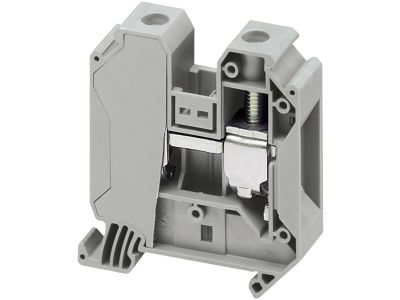

Zacisk śrubowy przepustowy NSYTRV352 z gamy Linergy przeznaczony jest do bezpiecznego i trwałego łączenia przewodów w instalacjach elektrycznych. Oferuje przekrój znamionowy 35 mm², co pozwala na obsługę przewodów o dużym przekroju przy zachowaniu niskiej rezystancji połączenia. Długość 60,2 mm i montaż zatrzaskowy na szynę TH35 zapewniają szybki i stabilny montaż w rozdzielnicach. Produkt dostarczany w zestawie 50 sztuk, co ułatwia zaopatrzenie większych projektów.

• Przekrój znamionowy 35 mm²: umożliwia podłączenie przewodów o dużym przekroju, zapewniając niską rezystancję i bezpieczeństwo połączeń w obwodach o znacznym obciążeniu.
• Montaż zatrzaskowy na szynę TH35: szybki i pewny montaż w rozdzielnicach bez użycia narzędzi – oszczędność czasu podczas instalacji.
• Zestaw 50 sztuk: ekonomiczne rozwiązanie dla instalatorów i firm wykonawczych – eliminuje konieczność częstego zamawiania.
• Kompaktowa długość 60,2 mm: oszczędność miejsca w rozdzielnicy, ułatwia prowadzenie okablowania i zachowanie przejrzystości szafy sterowniczej.
• Konstrukcja śrubowa: pewny docisk przewodu, łatwy montaż i demontaż przy użyciu standardowego wkrętaka.

Zgodność z Normami

Zacisk przepustowy NSYTRV352 spełnia wymagania europejskich norm dotyczących osprzętu elektroinstalacyjnego. Posiada certyfikację CE, potwierdzającą zgodność z obowiązującymi dyrektywami Unii Europejskiej. Jako element serii Linergy został zaprojektowany zgodnie z wytycznymi DIN dla aparatury modułowej.

Zastosowanie

Zacisk śrubowy przepustowy znajduje zastosowanie wszędzie tam, gdzie wymagane jest bezpieczne i trwałe połączenie przewodów w instalacjach elektrycznych. Sprawdza się zarówno w rozdzielnicach głównych, jak i podrozdzielnicach.

• Łączenie przewodów zasilających w rozdzielnicach budynkowych i przemysłowych.
• Tworzenie punktów rozdziału obwodów w szafach sterowniczych.
• Przepusty między obwodami w systemach automatyki i sterowania.
• Instalacje oświetleniowe, gniazd wtykowych oraz siłowe w budynkach mieszkalnych, biurowych i produkcyjnych.

Wskazówki Montażowe

Montaż zacisku przepustowego NSYTRV352 powinien być przeprowadzany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w całej instalacji. Zacisk montuje się na szynie TH35 (DIN) poprzez zatrzaśnięcie. Przekrój podłączanych przewodów należy dobrać zgodnie z obciążeniem i normami. Moment dokręcania śrub należy stosować zgodnie z dokumentacją producenta – zbyt niski może powodować nagrzewanie, zbyt wysoki – uszkodzenie zacisku.

FAQ

• Jaki jest przekrój znamionowy tego zacisku? Przekrój znamionowy wynosi 35 mm², co pozwala na podłączenie przewodów o przekroju do 35 mm² (w zależności od konstrukcji żyły).
• Czy zacisk jest przystosowany do montażu na szynie DIN? Tak, montaż jest zatrzaskowy na standardową szynę TH35 (DIN).
• Ile sztuk znajduje się w zestawie? Produkt dostarczany jest w zestawie 50 sztuk, co ułatwia realizację większych projektów.
