Zacisk śrubowy przepustowy 2 PT ,2,5mm2 | NSYTRV22RD Schneider Electric

Opis i Kluczowe Cechy

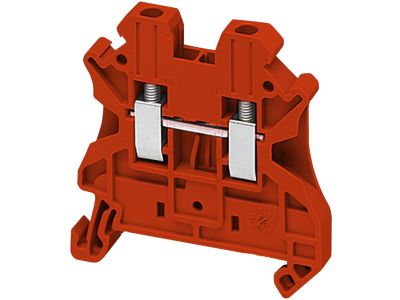

Zacisk śrubowy przepustowy NSYTRV22RD z gamy Linergy to 2-punktowy blok zacisków przeznaczony do bezpiecznego i pewnego łączenia przewodów o przekroju znamionowym 2,5 mm². Długość 47,7 mm oraz zatrzaskowy sposób montażu ułatwiają instalację w rozdzielnicach. Produkt dostarczany w zestawie 50 sztuk, co pozwala na efektywne prowadzenie prac instalacyjnych.

• Przekrój znamionowy 2,5 mm²: umożliwia podłączanie przewodów o typowych przekrojach stosowanych w instalacjach niskiego napięcia, zapewniając pewne i trwałe połączenie.
• 2-punktowa konstrukcja przepustowa: pozwala na prowadzenie przewodu przez zacisk i wyprowadzenie go z drugiej strony, co ułatwia organizację okablowania w rozdzielnicy.
• Montaż zatrzaskowy: szybkie i niezawodne osadzenie w obudowie lub na szynie montażowej bez użycia narzędzi.
• Zaciski śrubowe: zapewniają wysoką siłę docisku i pewny kontakt elektryczny, prosty montaż przy użyciu standardowego wkrętaka.
• Zestaw 50 sztuk: ekonomiczne opakowanie idealne dla instalatorów i serwisantów realizujących projekty wymagające większej liczby zacisków.

Zgodność z Normami

Zacisk śrubowy przepustowy NSYTRV22RD spełnia wymagania europejskich norm bezpieczeństwa i posiada certyfikat CE. Produkt został zaprojektowany zgodnie z obowiązującymi standardami dla akcesoriów przyłączeniowych stosowanych w rozdzielnicach i szafach sterowniczych.

Zastosowanie

Zacisk przepustowy znajduje zastosowanie wszędzie tam, gdzie wymagane jest bezpieczne i uporządkowane łączenie przewodów w instalacjach elektrycznych. Dzięki konstrukcji przepustowej sprawdza się zarówno do łączenia przewodów w pętli, jak i do wyprowadzania sygnałów.

• Łączenie przewodów w rozdzielnicach głównych i podrozdzielnicach.
• Wyprowadzanie przewodów ochronnych (PE) i neutralnych (N) w instalacjach TN/C.
• Tworzenie punktów połączeniowych w szafach sterowniczych i automatyce budynkowej.
• Zastosowanie w systemach okablowania strukturalnego i przyłączeniowego.

Wskazówki Montażowe

Montaż zacisku powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w obwodzie. Dobierz przekrój przewodów do wartości znamionowej zacisku (2,5 mm²) oraz do obciążenia prądowego instalacji. Dokręć śruby momentem podanym w dokumentacji producenta, aby uniknąć poluzowania połączenia. Zacisk montuj w sposób zatrzaskowy na dedykowanej szynie lub w obudowie – upewnij się, że zatrzaski są prawidłowo zablokowane.

FAQ

• Czy zacisk jest przystosowany do przewodów linkowych? Tak, zacisk śrubowy umożliwia bezpieczne łączenie zarówno przewodów jednodrutowych, jak i linkowych, po uprzednim zastosowaniu tulejek zaciskowych dla przewodów linkowych o przekroju do 2,5 mm².
• Jaki moment dokręcania śruby zaleca producent? Nie podano w danych wejściowych. W celu uzyskania dokładnych wartości należy zapoznać się z dokumentacją techniczną produktu (karta katalogowa Linergy TRV). Standardowo w przypadku zacisków śrubowych o takim przekroju stosuje się moment około 0,4–0,5 Nm.
• Czy zacisk można montować bezpośrednio na szynie TH35? Sposób montażu zatrzaskowy sugeruje możliwość mocowania na typowej szynie DIN, jednak w danych nie określono konkretnego typu szyny. Zaleca się montaż na szynie montażowej zgodnej z profilem zatrzasku dostępnym w ofercie producenta.
