Zacisk śrubowy do złącz przemysłowych EPIC H-BE 24 SS DR (opak=5szt) | 10196000 Lapp Kabel

Opis i Kluczowe Cechy

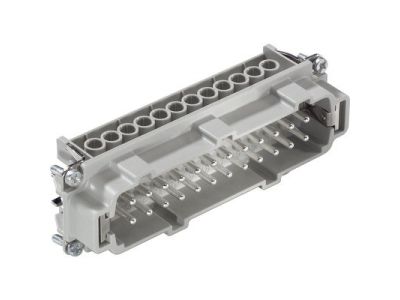

Wkład złącza przemysłowego EPIC® H-BE 24 SS DR marki Lapp Kabel to uznany standard w branży elektro-technicznej, zaprojektowany z myślą o najbardziej wymagających aplikacjach przemysłowych. Produkt charakteryzuje się obecnością 24 styków roboczych oraz dodatkowego styku ochronnego PE, co pozwala na bezpieczną i kompleksową transmisję sygnałów oraz mocy w ramach jednego złącza. Rozmiar konstrukcyjny 24B gwarantuje kompatybilność z szeroką gamą obudów serii EPIC®, oferując inżynierom dużą elastyczność projektową.

• Zacisk śrubowy z ochroną przewodu (DR): Specjalna konstrukcja zacisku umożliwia bezpośrednie podłączanie żył wielodrutowych bez konieczności stosowania tulejek kablowych, co znacząco skraca czas montażu.
• Wysoka wydajność prądowa: Złącze obsługuje prąd o natężeniu do 16 A zgodnie z normami UL/CSA oraz napięcie robocze 500 V AC/DC według klasyfikacji IEC.
• Wytrzymały materiał: Korpus wykonany z poliwęglanu o klasie palności V-0 (zgodnie z UL94) zapewnia bezpieczeństwo pożarowe i odporność mechaniczną.
• Uniwersalność połączeń: W ramach rozmiaru 24B, wkłady śrubowe mogą być łączone z wkładami o innych typach przyłączy (np. push-in lub zagniatane), co pozwala na optymalizację stanów magazynowych.

Zgodność z Normami

Produkt spełnia rygorystyczne międzynarodowe standardy bezpieczeństwa i jakości. Posiada certyfikat VDE, co potwierdza jego niezawodność w europejskich systemach energetycznych. Dzięki certyfikacji UL (zgodnie z UL 508 A oraz UL 2237), wkład może być bez przeszkód stosowany w rozdzielnicach przeznaczonych na rynek północnoamerykański. Co istotne dla sektora transportowego, złącze jest zgodne z normą DIN EN 45545-2:2016-02 (poziomy zagrożenia HL1, HL2 i HL3), co dopuszcza je do stosowania w pojazdach szynowych.

Zastosowanie

Wkład EPIC® H-BE 24 SS DR znajduje szerokie zastosowanie w wielu gałęziach przemysłu. Jest idealnym rozwiązaniem do transmisji sygnałów sterowniczych do elementów wykonawczych w systemach automatyki. Doskonale sprawdza się w technologiach platformowych, systemach oświetleniowych oraz w budowie dźwigów i suwnic. Dzięki swojej solidnej konstrukcji, jest powszechnie wybierany do okablowania wewnętrznego rozdzielnic oraz do zasilania maszyn i urządzeń pracujących w trudnych warunkach środowiskowych.

Wskazówki Montażowe

Montaż wkładu jest intuicyjny i nie wymaga specjalistycznych narzędzi do zaciskania. Przekrój znamionowy przyłączanych przewodów mieści się w zakresie od 0,5 mm² do 2,5 mm², co pozwala na stabilne przesyłanie energii przy zachowaniu niskiej rezystancji połączenia. Podczas instalacji należy zwrócić uwagę na odpowiedni moment dokręcania śrub, aby zapewnić trwały styk elektryczny i odporność na wibracje. Dzięki izolowanym stykom i wyraźnemu oznaczeniu pinów, ryzyko błędnego podłączenia jest zminimalizowane.

FAQ

• Czy muszę używać tulejek izolowanych przy tym modelu? Nie, wersja DR (z ochroną przewodu) posiada blaszkę chroniącą żyły, co pozwala na bezpieczny montaż linek bez tulejek.
• Czy wkład pasuje do obudów innych producentów? Rozmiar 24B jest standardem rynkowym, jednak pełną gwarancję szczelności i dopasowania uzyskuje się stosując oryginalne obudowy EPIC® Lapp Kabel.
• Ile sztuk znajduje się w opakowaniu? Produkt sprzedawany jest w opakowaniach zbiorczych zawierających 5 sztuk wkładów męskich (Pin).
