Zacisk śrubowy do złącz przemysłowych 37 EPIC H-BE 24 BS DR (opak=5szt) | 10197000 Lapp Kabel

Opis i Kluczowe Cechy

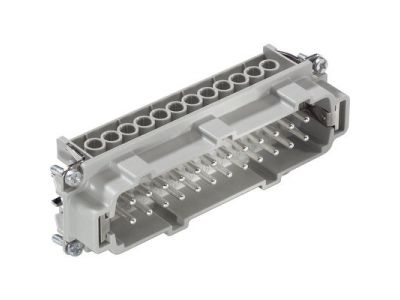

Wkład z zaciskiem śrubowym EPIC® H-BE 24 BS DR to uznany standard w przemyśle, zaprojektowany przez renomowanego producenta Lapp Kabel. Jest to wkład typu gniazdo, dedykowany do złączy przemysłowych o rozmiarze konstrukcyjnym 24B. Produkt oferuje 24 styki robocze oraz dodatkowy styk ochronny (PE), co pozwala na bezpieczną i wielokanałową transmisję sygnałów oraz zasilania. Wykonanie z wysokiej jakości poliwęglanu o klasie palności V-0 zgodnie z normą UL94 gwarantuje najwyższy poziom bezpieczeństwa pożarowego.

• Wydajność prądowa: Zgodnie z normami IEC, wkład obsługuje prąd o natężeniu do 16 A, co czyni go idealnym do wymagających aplikacji przemysłowych.
• Zakres napięć: Produkt posiada certyfikację UL na napięcie 600 V AC rms / DC, co umożliwia jego bezpieczne stosowanie w instalacjach o wysokim potencjale.
• Elastyczność przyłączy: Zacisk śrubowy obsługuje przewody o przekroju znamionowym od 0,5 mm² do 2,5 mm². Dzięki zintegrowanej ochronie żyły (DR), możliwe jest bezpośrednie podłączanie żył wielodrutowych bez konieczności stosowania tulejek kablowych.
• Modułowość: W ramach serii EPIC® H-BE, wkłady o różnych technologiach łączenia (śrubowe, zagniatane, push-in) mogą być dowolnie zestawiane w obudowach tego samego rozmiaru.

Zgodność z Normami

Produkt spełnia rygorystyczne wymagania międzynarodowe, co potwierdza jego niezawodność w najtrudniejszych warunkach. Posiada certyfikat VDE oraz certyfikację UL zgodną z normami UL 508 A i UL 2237, co otwiera drogę do eksportu maszyn i urządzeń na rynek północnoamerykański. Szczególną zaletą jest zgodność z normą kolejową DIN EN 45545-2:2016-02 (zestawy wymagań R22 i R23, poziomy zagrożenia HL1, HL2 i HL3), co dopuszcza wkład do stosowania w pojazdach szynowych.

Zastosowanie

Wkład EPIC® H-BE 24 BS DR znajduje szerokie zastosowanie w nowoczesnej automatyce i energetyce. Jest niezastąpiony w:

• Systemach sterowania: Do precyzyjnej transmisji sygnałów sterowniczych do elementów wykonawczych.
• Budowie maszyn: Jako niezawodne złącze zasilające i sygnałowe w ciężkich warunkach przemysłowych.
• Technologii dźwigowej i oświetleniowej: Gdzie wymagana jest wysoka gęstość styków i odporność na wibracje.
• Rozdzielnicach: Idealny do okablowania wewnętrznego oraz łączenia modułów wewnątrz szaf sterowniczych.

Wskazówki Montażowe

Montaż wkładu jest intuicyjny i nie wymaga specjalistycznych narzędzi dzięki zastosowaniu klasycznego połączenia śrubowego. Podczas instalacji należy zwrócić uwagę na odpowiednie odizolowanie przewodu (zgodnie z zakresem 0,5-2,5 mm²). Dzięki systemowi ochrony żyły, monter może wprowadzić odizolowany drut bezpośrednio pod zacisk, co znacząco skraca czas prefabrykacji. Należy pamiętać o zachowaniu odpowiedniego momentu dokręcania śrub, aby zapewnić trwały styk elektryczny i odporność na poluzowanie pod wpływem drgań.

FAQ

• Czy wkład wymaga stosowania tulejek izolowanych? Nie, dzięki wbudowanej ochronie żyły (DR), wkład umożliwia bezpieczne podłączenie linek miedzianych bez konieczności zaciskania tulejek.
• Czy produkt można stosować w maszynach wysyłanych do USA? Tak, certyfikacja UL 508 A oraz UL 2237 w pełni na to pozwala.
• Z jakimi obudowami współpracuje ten wkład? Wkład jest kompatybilny ze wszystkimi obudowami Lapp Kabel w rozmiarze konstrukcyjnym 24B.
