Zacisk śrubowy do złącz przemysłowych 37 EPIC H-BE 10 SS DR (opak=10szt) | 10192000 Lapp Kabel

Opis i Kluczowe Cechy

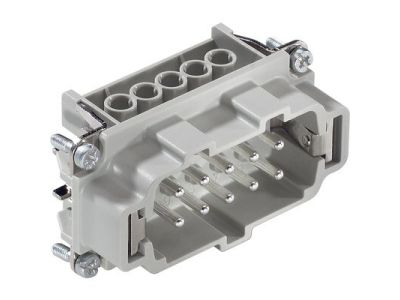

Wkład z zaciskiem śrubowym EPIC® H-BE 10 SS DR to uznany standard w przemyśle, zaprojektowany przez renomowanego producenta Lapp Kabel. Jest to męski wkład stykowy (Pin) o rozmiarze konstrukcyjnym 10B, oferujący 10 torów prądowych oraz dodatkowy styk ochronny PE. Produkt charakteryzuje się wysoką obciążalnością prądową wynoszącą 16 A zgodnie z normami UL/CSA oraz napięciem znamionowym 500 V AC/DC według klasyfikacji IEC. Wykonanie z wysokiej jakości poliwęglanu o klasie palności V-0 zgodnie z UL94 gwarantuje bezpieczeństwo pożarowe i mechaniczną trwałość w trudnych warunkach przemysłowych.

• Wszechstronność połączeń: Przekrój znamionowy od 0,5 mm² do 2,5 mm² pozwala na elastyczne dopasowanie przewodów do wymagań instalacji.
• Ochrona żyły (DR): Zintegrowany mechanizm ochrony przewodu umożliwia bezpośrednie podłączanie żył wielodrutowych bez konieczności stosowania tulejek kablowych, co znacząco przyspiesza prace montażowe.
• Modułowość: W ramach rozmiaru 10B wkłady śrubowe mogą być łączone z innymi typami połączeń (zagniatane, push-in), co daje inżynierom dużą swobodę projektową.
• Łatwość montażu: Klasyczne połączenie śrubowe nie wymaga specjalistycznych narzędzi, co redukuje koszty serwisowe i czas przestoju maszyn.

Zgodność z Normami

Produkt spełnia rygorystyczne wymagania międzynarodowe, co czyni go idealnym rozwiązaniem dla eksporterów maszyn. Posiada certyfikat VDE potwierdzający najwyższą jakość wykonania oraz certyfikację UL (zgodnie z UL 508 A i UL 2237), co otwiera drogę do stosowania w rozdzielnicach na rynku północnoamerykańskim. Co istotne dla branży transportowej, wkład jest zgodny z normą kolejową DIN EN 45545-2:2016-02 (zestawy wymagań R22 i R23) dla poziomów zagrożenia HL1, HL2 i HL3, co potwierdza jego doskonałe właściwości przeciwpożarowe.

Zastosowanie

Wkłady EPIC® H-BE 10 SS DR znajdują szerokie zastosowanie w nowoczesnej automatyce i energetyce. Są dedykowane do:

• Transmisji sygnałów sterowniczych do elementów wykonawczych w liniach produkcyjnych.
• Okablowania wewnętrznego w szafach sterowniczych i rozdzielnicach niskiego napięcia.
• Systemów oświetleniowych, technologii platformowych oraz dźwigowych, gdzie wymagana jest niezawodność połączeń ruchomych.
• Zasilania maszyn i urządzeń przemysłowych pracujących w wymagających środowiskach.

Wskazówki Montażowe

Podczas montażu należy zwrócić uwagę na odpowiednie odizolowanie przewodu zgodnie z zaleceniami producenta. Dzięki systemowi ochrony żyły, przewody typu linka mogą być montowane bezpośrednio pod zacisk śrubowy. Zaleca się stosowanie odpowiedniego momentu dokręcania, aby zapewnić trwały styk elektryczny i odporność na wibracje. Wkład należy osadzić w dedykowanej obudowie rozmiaru 10B z serii EPIC®, co zapewni odpowiedni stopień ochrony IP całego złącza.

FAQ

• Czy do tego wkładu muszę używać tulejek zaciskowych? Nie, wersja DR (z ochroną żyły) pozwala na bezpieczne podłączenie przewodów wielodrutowych bez stosowania końcówek kablowych.
• Czy wkład pasuje do obudów innych producentów? Rozmiar 10B jest standardem przemysłowym, jednak pełną kompatybilność i gwarancję szczelności uzyskuje się stosując oryginalne obudowy EPIC® Lapp Kabel.
• Czy produkt może być stosowany w pojazdach szynowych? Tak, wkład posiada certyfikację zgodnie z normą DIN EN 45545-2, co dopuszcza go do użytku w kolejnictwie.
