Zacisk śrubowy do złącz przemysłowych 37 EPIC H-A 3 BS (opak=10szt) | 10421000 Lapp Kabel

Opis i Kluczowe Cechy

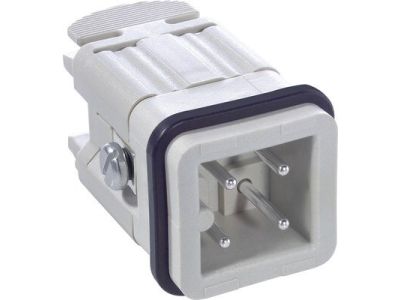

Wkład gniazdowy EPIC® H-A 3 BS to profesjonalne rozwiązanie z zakresu techniki połączeń przemysłowych, zaprojektowane przez renomowanego producenta Lapp Kabel. Produkt charakteryzuje się kompaktową budową w rozmiarze konstrukcyjnym 3A, co czyni go idealnym wyborem do aplikacji o ograniczonej przestrzeni montażowej. Wkład posiada 3 styki robocze oraz dodatkowy styk ochronny (3+PE), co zapewnia bezpieczne i stabilne zasilanie urządzeń. Wykonanie z wysokiej jakości poliamidu gwarantuje doskonałą izolację elektryczną oraz odporność mechaniczną.

• Niezawodne połączenie śrubowe: Zastosowanie zacisków śrubowych umożliwia szybki i pewny montaż przewodów bez konieczności użycia specjalistycznych narzędzi do zaciskania, co znacząco redukuje czas instalacji.
• Wszechstronność przekrojów: Możliwość podłączenia żył o przekroju znamionowym od 0,5 mm² do 2,5 mm² pozwala na elastyczne dopasowanie do różnych wymagań prądowych i mechanicznych instalacji.
• Parametry elektryczne: Urządzenie pracuje przy napięciu znamionowym 400 V AC rms / DC zgodnie z normami IEC, oferując obciążalność prądową do 10 A (zgodnie z certyfikacją UL).
• Kompaktowa konstrukcja: Małe gabaryty wkładu pozwalają na jego integrację w gęsto upakowanych systemach sterowania i zasilania.

Zgodność z Normami

Produkt spełnia rygorystyczne wymagania międzynarodowych standardów bezpieczeństwa i jakości. Posiada certyfikat UL, co jest kluczowe dla producentów maszyn eksportujących swoje rozwiązania na rynek północnoamerykański (USA i Kanada). Jakość wykonania oraz parametry techniczne zostały również potwierdzone przez jednostkę certyfikującą VDE, co gwarantuje najwyższy poziom bezpieczeństwa użytkowania w instalacjach przemysłowych zgodnie z normami europejskimi.

Zastosowanie

Wkład EPIC® H-A 3 BS znajduje szerokie zastosowanie w przemyśle maszynowym, automatyce oraz energetyce. Jest dedykowany do współpracy z obudowami serii EPIC® H-A-3, tworząc kompletne i szczelne złącze przemysłowe. Dzięki swojej odporności, produkt może być stosowany w aplikacjach zewnętrznych (przy zachowaniu dopuszczalnego zakresu temperatur pracy). Idealnie sprawdza się w podłączaniu silników, szaf sterowniczych oraz wszędzie tam, gdzie wymagane jest pewne rozłączalne połączenie zasilające w trudnych warunkach środowiskowych.

Wskazówki Montażowe

Montaż wkładu jest intuicyjny dzięki prostemu wprowadzeniu żyły do zacisku. Podczas instalacji należy zwrócić uwagę na odpowiednie odizolowanie końcówek przewodów (zalecane stosowanie tulejek kablowych dla zwiększenia trwałości połączenia). Śruby zaciskowe powinny być dokręcone z odpowiednim momentem, aby zapewnić optymalny styk elektryczny i odporność na wibracje. Wkład należy osadzić w dedykowanej obudowie EPIC® H-A-3, dbając o poprawne ułożenie uszczelek, co zapewni deklarowany stopień ochrony całego złącza.

FAQ

• Czy do montażu tego wkładu potrzebuję praski do tulejek? Choć połączenie śrubowe nie wymaga zaciskania styków, zaleca się stosowanie tulejek izolowanych na końcach żył typu linka, aby zapobiec rozwarstwianiu się miedzi i zapewnić najlepszy kontakt pod śrubą.
• Czy wkład pasuje do obudów innych producentów? Wkład jest zaprojektowany w standardzie rozmiaru 3A, co zapewnia kompatybilność z obudowami serii EPIC® H-A-3, jednak dla zachowania pełnej gwarancji i szczelności zaleca się stosowanie systemowych rozwiązań Lapp Kabel.
• Czy produkt może pracować w temperaturach ujemnych? Tak, wkład jest odpowiedni do stosowania na zewnątrz, jednak należy zawsze zweryfikować zakres temperatury pracy podany w pełnej dokumentacji technicznej dla konkretnej aplikacji.
