Zacisk śrubowy 2 poziomowy | NSYTRV24D Schneider Electric

Opis i Kluczowe Cechy

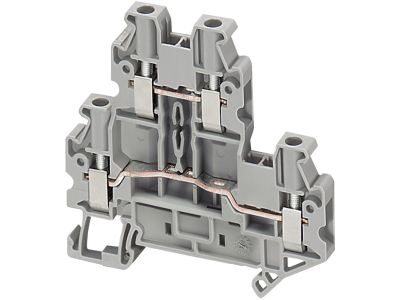

Zacisk śrubowy 2 poziomowy NSYTRV24D z serii Linergy TR to blok zacisków przelotowych przeznaczony do bezpiecznego i pewnego łączenia przewodów o przekroju nominalnym 2,5 mm². Znamionowy prąd roboczy 24 A (wg IEC/EN 60947-7-1) gwarantuje niezawodne przewodzenie w obwodach o średnim obciążeniu, a napięcie znamionowe 500 V (IEC) / 600 V (UL) zapewnia wysoką izolacyjność w typowych instalacjach przemysłowych i budynkowych. Kompaktowa konstrukcja oraz montaż za pomocą śrubokręta ułatwiają szybkie okablowanie w rozdzielnicach.

• Prąd znamionowy 24 A (IEC/EN 60947-7-1): Bezpieczna praca w obwodach o umiarkowanym obciążeniu, bez ryzyka przegrzania styków.
• Napięcie znamionowe 500 V (IEC) / 600 V (UL): Wysoka rezerwa izolacji, odporność na przepięcia w sieciach przemysłowych.
• Przekrój nominalny 2,5 mm²: Uniwersalne zastosowanie do przewodów miedzianych jednodrutowych i linkowych w instalacjach oświetleniowych, gniazd i sterowania.
• Szeroki zakres temperatury pracy od -40°C do +130°C: Wytrzymałość w ekstremalnych warunkach otoczenia, zgodnie z IEC 60216-1 i VDE 0304-T21.
• Kompatybilność z obudowami PrismaSeT G/P/HD/Pack 250, PanelSeT, Mureva Enclosure, PrismaSeT XS, Tesys: Elastyczność integracji w rozdzielnicach Schneider Electric.

Zgodność z Normami

Produkt posiada certyfikaty UL, CSA, VDE oraz GL (Germanischer Lloyd), potwierdzające zgodność z międzynarodowymi i europejskimi standardami jakości i bezpieczeństwa. Spełnia wymagania normy EN/IEC 60947-7-1 dotyczącej zacisków przelotowych do montażu na szynie DIN.

Zastosowanie

Zacisk śrubowy 2 poziomowy NSYTRV24D znajduje zastosowanie wszędzie tam, gdzie wymagane jest niezawodne i trwałe łączenie przewodów w instalacjach sterowniczych i rozdzielczych.

• Łączenie przewodów w szafach sterowniczych i rozdzielnicach przemysłowych.
• Okablowanie w systemach automatyki budynkowej (oświetlenie, klimatyzacja, zasilanie).
• Punkty połączeniowe w obwodach sterowania silnikami, przekaźnikami i stycznikami.
• Dystrybucja sygnałów w układach PLC i sterownikach programowalnych.

Wskazówki Montażowe

Montaż zacisku może być wykonywany wyłącznie przez wykwalifikowany personel posiadający odpowiednie uprawnienia (SEP). Przed rozpoczęciem prac bezwzględnie odłącz napięcie. Zacisk przeznaczony jest do montażu na szynie DIN TH35 (za pomocą zaczepów). Dokręcaj śruby momentem zgodnym z dokumentacją producenta, dobierając przekrój przewodu do prądu znamionowego (max 2,5 mm²). Pamiętaj o zachowaniu odpowiedniego odstępu bezpieczeństwa i stosowaniu narzędzi izolowanych.

FAQ

• Jakie napięcie znamionowe ma zacisk NSYTRV24D? Zgodnie z normą EN/IEC 60947-7-1 napięcie wynosi 500 V, a według CSA/UL – 600 V.
• Jaki prąd znamionowy może płynąć przez zacisk? Prąd znamionowy to 24 A (IEC) / 20 A (UL). Pozwala to na bezpieczne podłączenie odbiorników o mocy do ok. 11 kW przy 230 V AC.
• Z jakimi obudowami jest kompatybilny ten zacisk? Jest kompatybilny z obudowami PrismaSeT G, PrismaSeT P, PrismaSeT HD, PrismaSeT Pack 250, PanelSeT, Mureva Enclosure, PrismaSeT XS oraz Tesys.
