Zacisk śrubowy 2 poziomowy 4 punktowy | NSYTRV44D Schneider Electric

Opis i Kluczowe Cechy

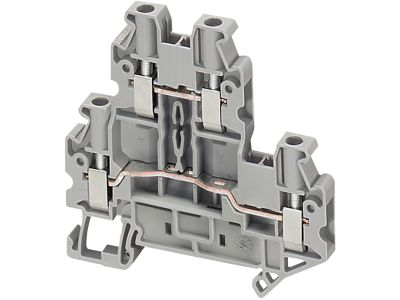

Zacisk śrubowy oznaczony symbolem NSYTRV44D to dwupoziomowy, czteropunktowy element przyłączeniowy przeznaczony do łączenia przewodów w instalacjach elektrycznych. Konstrukcja dwupoziomowa pozwala na oszczędność miejsca na szynie montażowej, a cztery punkty przyłączeniowe zapewniają elastyczne rozprowadzenie potencjałów.

• Dwupoziomowa budowa: Umożliwia prowadzenie dwóch niezależnych obwodów w jednym module, co optymalizuje przestrzeń w rozdzielnicy.
• Cztery punkty przyłączeniowe: Dają możliwość podłączenia do czterech osobnych przewodów, ułatwiając rozgałęzianie lub łączenie kilku odbiorników.
• Połączenie śrubowe: Zapewnia trwały i pewny zacisk, odporny na drgania i zmiany temperatury w normalnych warunkach eksploatacji.
• Kompaktowy format: Niewielkie wymiary ułatwiają montaż w zatłoczonych szafach sterowniczych i rozdzielnicach.
• Uniwersalne zastosowanie: Nadaje się do łączenia przewodów miedzianych o odpowiednim przekroju dostosowanym do obciążenia (dobór zgodnie z dokumentacją producenta).

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z obowiązującymi normami europejskimi oraz standardem DIN. Posiada oznaczenie CE, co potwierdza spełnienie wymogów dyrektyw Unii Europejskiej dotyczących bezpieczeństwa i kompatybilności elektromagnetycznej. Szczegółowe dane normatywne znajdują się w karcie katalogowej producenta.

Zastosowanie

Zacisk śrubowy NSYTRV44D znajduje zastosowanie wszędzie tam, gdzie potrzebne jest niezawodne i uporządkowane łączenie przewodów w instalacjach sterowania, automatyki i rozdziału energii.

• Łączenie i rozgałęzianie przewodów w rozdzielnicach elektrycznych.
• Podłączenie czujników, przycisków sterowniczych i elementów sygnalizacyjnych.
• Połączenia wewnątrz szaf sterowniczych w automatyce przemysłowej.
• Tworzenie punktów rozdziału potencjałów (N, PE, L) w układach niskiego napięcia.

Wskazówki Montażowe

Montaż zacisku może być wykonywany wyłącznie przez osoby posiadające uprawnienia SEP i odpowiednie kwalifikacje. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Dokręć śruby z momentem zgodnym z zaleceniami producenta (podanym w dokumentacji technicznej). Przekrój przyłączanych przewodów dobierz do spodziewanego obciążenia prądowego. W przypadku montażu na szynie montażowej upewnij się, że zatrzask jest prawidłowo zablokowany.

FAQ

• Czy zacisk posiada podświetlenie? Nie, produkt nie ma żadnych elementów podświetlających – jest to pasywny element przyłączeniowy.
• Jaki jest stopień ochrony (IP) tego zacisku? Podany przez producenta stopień ochrony dla prawidłowo zamontowanego zacisku w obudowie rozdzielnicy wynosi IP20 (brak danych w karcie – wartość typowa dla zacisków modułowych).
• Do jakich przewodów można go stosować? Zacisk jest przeznaczony do przewodów miedzianych o przekroju dobranym do warunków obciążenia – szczegółowe zakresy przekrojów podaje dokumentacja techniczna produktu.
