Zacisk śrubowo-kabłąkowy 24 21 70-120 | 24 21 ALPAR

Opis i Kluczowe Cechy

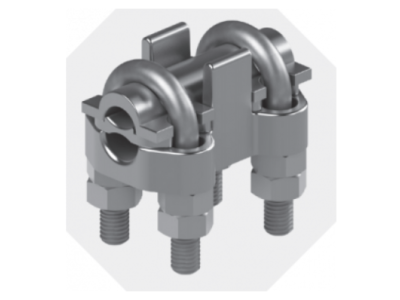

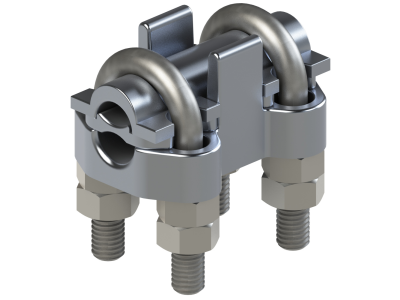

Zacisk śrubowo-kabłąkowy o numerze katalogowym 24 21, wyprodukowany przez renomowaną firmę ALPAR, to profesjonalny element osprzętu elektroenergetycznego zaprojektowany do pracy w wymagających warunkach napowietrznych linii elektroenergetycznych. Produkt charakteryzuje się wysoką wytrzymałością mechaniczną oraz doskonałą przewodnością elektryczną, co jest kluczowe dla zachowania ciągłości zasilania i bezpieczeństwa sieci. Konstrukcja zacisku pozwala na obsługę przewodów o przekrojach znamionowych w zakresie od 70 mm² do 120 mm², co czyni go rozwiązaniem uniwersalnym w swojej klasie.

• Solidna konstrukcja: Wykonany z materiałów odpornych na korozję atmosferyczną, co gwarantuje długowieczność instalacji.
• Optymalny docisk: Mechanizm śrubowo-kabłąkowy zapewnia równomierny rozkład sił nacisku na przewód, eliminując ryzyko uszkodzenia żył przy zachowaniu niskiej rezystancji przejścia.
• Wszechstronność materiałowa: Przystosowany do pracy z przewodami aluminiowymi oraz stalowo-aluminiowymi (AFL).

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami branżowymi dotyczącymi osprzętu do napowietrznych linii elektroenergetycznych. Spełnia wymagania techniczne stawiane elementom łączącym, co potwierdza jego przydatność do stosowania w profesjonalnych sieciach przesyłowych i rozdzielczych. Zastosowane materiały są zgodne z wytycznymi w zakresie odporności na starzenie oraz obciążenia mechaniczne występujące w polskiej strefie klimatycznej.

Zastosowanie

Zacisk śrubowo-kabłąkowy 24 21 znajduje szerokie zastosowanie w budowie i modernizacji elektroenergetycznych linii napowietrznych. Jego głównym przeznaczeniem jest:

• Łączenie przewodów: Skuteczne i trwałe łączenie dwóch równoległych przewodów aluminiowych lub stalowo-aluminiowych.
• Zamykanie pętli: Wykonywanie pętli na izolatorach stojących, co jest niezbędne przy zmianach kierunku linii lub na końcach sekcji.
• Uchwyty odciągowe: Współpraca z uchwytami odciągowymi kabłąkowymi (tzw. półrolkami) w celu stabilnego zakotwiczenia przewodu.

Wskazówki Montażowe

Aby zapewnić bezawaryjną pracę zacisku, podczas montażu należy przestrzegać poniższych zasad:

• Przygotowanie przewodu: Przed montażem należy dokładnie oczyścić powierzchnię przewodów z warstwy tlenków za pomocą szczotki drucianej i nałożyć odpowiednią pastę stykową.
• Ułożenie w rowkach: Przewody muszą być ułożone równolegle w rowkach zacisku, aby kabłąk mógł wywrzeć równomierny nacisk.
• Moment dokręcania: Śruby należy dokręcać z odpowiednim momentem obrotowym, używając klucza dynamometrycznego, aby uniknąć przeciągnięcia gwintu lub niedostatecznego styku.
• Kontrola okresowa: Zaleca się okresowe sprawdzanie stanu dokręcenia śrub, szczególnie po pierwszym sezonie zimowym od instalacji.

FAQ

• Dla jakich przekrojów przewodów dedykowany jest ten zacisk? Zacisk jest przeznaczony do przewodów o przekroju od 70 mm² do 120 mm².
• Czy zacisk można stosować do przewodów miedzianych? Nie, produkt jest dedykowany wyłącznie do przewodów aluminiowych oraz stalowo-aluminiowych. Stosowanie z miedzią mogłoby prowadzić do korozji elektrochemicznej.
• Czy produkt jest odporny na warunki atmosferyczne? Tak, materiały użyte do produkcji zacisku ALPAR są w pełni odporne na promieniowanie UV, wilgoć oraz zmienne temperatury.
