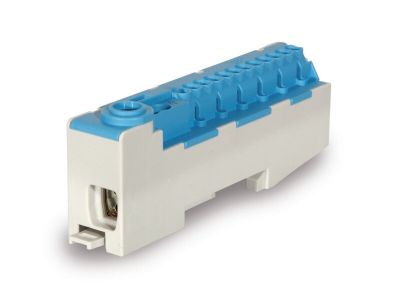

Zacisk rozgałęźny PE-14-S TH35 30mm zielony | PE-14-S Trytyt

Opis i Kluczowe Cechy

Zacisk rozgałęźny PE-14-S TH35 30mm w kolorze zielonym to samozaciskowa szyna izolowana przeznaczona do efektywnego rozgałęziania obwodów w instalacjach elektrycznych. Została zaprojektowana z myślą o montażu na standardowej szynie TH-35, co gwarantuje uniwersalność i szybki montaż w szafach rozdzielczych. Wbudowany zacisk śrubowy umożliwia pewne podłączenie przewodów sztywnych i giętkich.

• Samozaciskowa konstrukcja: Umożliwia szybkie i bezpieczne podłączanie żył o różnych przekrojach bez konieczności stosowania dodatkowych narzędzi – oszczędność czasu podczas prac instalacyjnych.
• Przyłączenie 12 żył 2,5mm² + 2 żyły 4mm²: Zapewnia rozgałęzienie 14 obwodów zasilających o standardowych przekrojach w jednej szynie.
• Wejście na przewód 25mm² lub 16mm²: Umożliwia podłączenie głównego przewodu zasilającego o większym przekroju, co zwiększa elastyczność zastosowania w instalacjach przemysłowych.
• Kolor zielony (izolacja): Standaryzacja kolorystyczna ułatwia identyfikację szyn ochronnych (PE) w rozdzielnicach i szafach sterowniczych.
• Montaż na szynie TH-35: Kompatybilność z najpopularniejszym systemem mocowania aparatury modułowej, co ułatwia integrację z istniejącymi instalacjami.

Zgodność z Normami

Zacisk rozgałęźny PE-14-S spełnia wymagania normy VDE-0613 oraz dyrektyw Unii Europejskiej dotyczących bezpieczeństwa instalacji elektrycznych. Posiada oznaczenie CE, potwierdzające zgodność z obowiązującymi standardami jakości i bezpieczeństwa.

Zastosowanie

Zacisk rozgałęźny PE-14-S TH35 30mm znajduje szerokie zastosowanie w instalacjach elektrycznych niskiego napięcia, szczególnie tam, gdzie wymagane jest rozgałęzienie obwodów zasilających.

• Rozdzielnice i szafy sterownicze w budynkach mieszkalnych i użyteczności publicznej – centralne punkty rozgałęzienia obwodów.
• Instalacje przemysłowe i maszynowe – rozgałęzienie zasilania dla wielu odbiorników.
• Puszki rozgałęźne i listwy przyłączeniowe – szybkie i zorganizowane podłączenie przewodów.
• Systemy oświetleniowe i gniazd wtykowych – wygodne rozgałęzienie zasilania w obrębie jednego punktu przyłączeniowego.

Wskazówki Montażowe

Montaż zacisku powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia w obwodzie. Szynę PE-14-S należy zamocować na szynie TH-35, a następnie podłączyć przewody zgodnie z opisem: 12 żył 2,5mm² i 2 żyły 4mm² do zacisków rozgałęźnych, a główny przewód zasilający (25mm² lub 16mm²) do zacisku śrubowego. Dokręcenie należy wykonać z odpowiednim momentem obrotowym (zgodnym z dokumentacją techniczną). Upewnić się, że izolacja przewodów nie jest uszkodzona i nie zachodzi ryzyko zwarcia między sąsiednimi zaciskami.

FAQ

• Czy zacisk PE-14-S jest odpowiedni do przewodów sztywnych i giętkich? Tak, wejście główne (25mm²/16mm²) obsługuje zarówno żyły sztywne, jak i giętkie, natomiast zaciski rozgałęźne (12x2,5mm² + 2x4mm²) są standardowo przystosowane do przewodów sztywnych.
• Jakie jest maksymalne obciążenie prądowe szyny? Maksymalne obciążenie nie zostało określone w danych produktu. Szyna została zaprojektowana zgodnie z normą VDE-0613, która określa wymagania dla szyn rozgałęźnych w instalacjach niskiego napięcia – zaleca się stosowanie zgodnie z projektem instalacji.
• Czy kolor zielony jest standardem dla szyn PE? Tak, kolor zielony (RAL 6018) jest powszechnie stosowany do oznaczania szyn ochronnych (PE) zgodnie z normami europejskimi, co ułatwia identyfikację w instalacjach.
