Zacisk rozgałęźny nieizolowany N-7 niebieski | N-7 Trytyt

Opis i Kluczowe Cechy

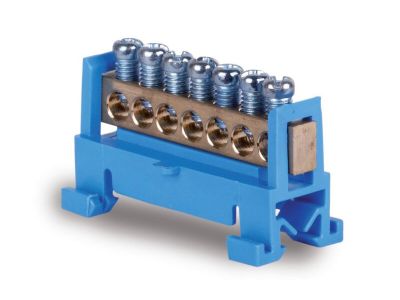

Zacisk rozgałęźny N-7 (niebieski) to nieizolowany element złączny przeznaczony do rozgałęziania żył przewodów zerowych i ochronnych. Wykonany z bezhalogenowego poliamidowego wspornika z osadzonym mosiężnym zaciskiem, który zapewnia pewny kontakt elektryczny. Przeznaczony do montażu na szynie TS/TH35, co ułatwia organizację instalacji w rozdzielnicach i szafach sterowniczych.

• Mosiężny zacisk nieizolowany: Gwarantuje doskonałą przewodność elektryczną i odporność na korozję w instalacjach niskiego napięcia.
• Bezhalogenowy poliamidowy wspornik: Ogranicza ryzyko emisji toksycznych gazów w przypadku pożaru i spełnia wymagania bezpieczeństwa pożarowego.
• Mocowanie śrubami M5 z momentem 1,5 Nm: Zapewnia stabilne i powtarzalne połączenie, minimalizując ryzyko poluzowania się złącza.
• Kolor niebieski: Ułatwia identyfikację zacisku w rozdzielnicy – dedykowany do przewodów zerowych i ochronnych.
• Montaż na szynie TS/TH35: Standardowe mocowanie w rozdzielnicach, pozwala na szybkie i uporządkowane prowadzenie instalacji.

Zgodność z Normami

Zacisk N-7 spełnia wymogi norm europejskich dotyczących bezpieczeństwa elektrycznego i ochrony przeciwpożarowej. Wykonany z materiałów zgodnych z dyrektywami Unii Europejskiej, posiada deklarację zgodności CE.

Zastosowanie

Zacisk rozgałęźny N-7 przeznaczony jest do profesjonalnych instalacji elektrycznych, gdzie wymagane jest pewne i trwałe połączenie przewodów zerowych i ochronnych.

• Rozgałęzianie przewodów w rozdzielnicach instalacyjnych i szafach sterowniczych.
• Łączenie żył ochronnych (PE) i neutralnych (N) w układach sieciowych.
• Organizacja instalacji w budynkach mieszkalnych, obiektach przemysłowych i komercyjnych.
• Mocowanie na szynie TS/TH35 – standardowe rozwiązanie w przemysłowych i modułowych szafach rozdzielczych.

Wskazówki Montażowe

Montaż zacisku powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia w obwodzie. Zacisk należy zamocować na szynie TS/TH35, następnie wprowadzić przewody do zacisku i dokręcić śruby M5 z zalecanym momentem 1,5 Nm. Ważne jest, aby nie przekraczać maksymalnego momentu dokręcania, co zapobiega uszkodzeniu żył przewodów i zapewnia stabilność połączenia. Przed uruchomieniem instalacji należy sprawdzić poprawność montażu i brak luzów w połączeniach.

FAQ

• Do jakich przewodów przeznaczony jest zacisk N-7? Zacisk N-7 dedykowany jest do rozgałęziania żył przewodów zerowych (N) oraz ochronnych (PE) w instalacjach elektrycznych niskiego napięcia.
• Jaki jest maksymalny moment dokręcania śrub M5? Moment dokręcania wynosi 1,5 Nm – wartość ta zapewnia pewne połączenie bez ryzyka uszkodzenia przewodów.
• Czy zacisk może być stosowany w instalacjach zewnętrznych? Zacisk N-7 nie jest przeznaczony do stosowania na zewnątrz budynków. Do zastosowań zewnętrznych należy stosować zaciski z odpowiednim stopniem ochrony (IP) zgodnie z wymaganiami instalacji.
