Zacisk rozgałęźny N-14-S TH35 30mm niebieski | N-14-S Trytyt

Opis i Kluczowe Cechy

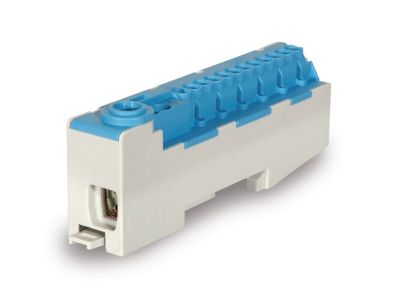

Zacisk rozgałęźny N-14-S (symbol N-14-S) w kolorze niebieskim to samozaciskowa szyna izolowana przeznaczona do montażu na szynie TH-35 w rozdzielnicach i szafach sterowniczych. Umożliwia szybkie i pewne przyłączenie do 12 żył o przekroju 2,5 mm² oraz 2 żył o przekroju 4 mm², co czyni ją efektywnym rozwiązaniem dla złożonych instalacji elektrycznych.

• Samozaciskowe przyłącza: Umożliwiają szybki montaż bez konieczności stosowania dodatkowych narzędzi – wystarczy wsunąć przewód do gniazda, by uzyskać pewny styk.
• Pojemność przyłączeniowa 12x2,5 mm² + 2x4 mm²: Zapewnia elastyczność w doborze przekrojów przewodów, pozwalając na łączenie zarówno przewodów sygnałowych, jak i zasilających w jednej szynie.
• Wejście do 25 mm² (żył sztywnych) lub 16 mm² (żył giętkich): Umożliwia bezpośrednie przyłączenie przewodów zasilających o większych przekrojach za pomocą zacisku śrubowego.
• Kolor niebieski: Ułatwia identyfikację szyny w gęstych układach rozdzielczych.
• Montaż na szynie TH-35: Standardowy system montażu, kompatybilny z większością rozdzielnic i szaf elektrycznych.

Zgodność z Normami

Zacisk rozgałęźny N-14-S spełnia wymagania normy VDE-0613 oraz dyrektyw Unii Europejskiej, co potwierdza jego zgodność z europejskimi standardami bezpieczeństwa dla aparatury rozdzielczej i sterowniczej. Posiada oznaczenie CE.

Zastosowanie

Zacisk rozgałęźny N-14-S znajduje zastosowanie w instalacjach elektrycznych, gdzie wymagane jest pewne i uporządkowane przyłączenie wielu przewodów o różnych przekrojach.

• Rozdzielnice niskiego napięcia w budynkach mieszkalnych, komercyjnych i przemysłowych.
• Szafy sterownicze w systemach automatyki przemysłowej.
• Instalacje oświetleniowe i gniazd wtykowych – szczególnie tam, gdzie potrzebne jest rozgałęzienie obwodów.
• Mniejsze rozdzielnice mieszkaniowe i segmentowe – jako alternatywa dla klasycznych listew zaciskowych.

Wskazówki Montażowe

Montaż zacisku powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, po odłączeniu napięcia w obwodzie. Szynę montować na szynie TH-35, upewniając się, że jest ona stabilnie osadzona. Przewody o przekroju do 4 mm² podłączać metodą samozaciskową, natomiast przewody o większych przekrojach (do 25 mm²) przykręcać za pomocą zacisku śrubowego. Wszystkie połączenia powinny być dokręcone zgodnie z zalecanym momentem obrotowym (szczegóły w dokumentacji producenta). Po montażu sprawdzić poprawność połączeń.

FAQ

• Czy zacisk N-14-S jest kompatybilny z innymi szynami TH-35? Tak, szyna jest standardowo przystosowana do montażu na szynie TH-35 o szerokości 35 mm, co zapewnia powszechną kompatybilność z rozdzielnicami i szafami elektrycznymi.
• Jakie przewody można podłączyć do zacisku? Do zacisku można podłączyć do 12 żył o przekroju 2,5 mm² i 2 żyły o przekroju 4 mm² metodą samozaciskową. Dodatkowo, wejście pozwala na podłączenie żyły sztywnej o przekroju do 25 mm² lub giętkiej do 16 mm² za pomocą zacisku śrubowego.
• Czy zacisk wymaga dodatkowego zabezpieczenia? Zacisk spełnia wymagania normy VDE-0613, co oznacza, że posiada zabezpieczenie przed przypadkowym dotykiem części znajdujących się pod napięciem. Dodatkowe zabezpieczenie nie jest wymagane, jednak zalecane jest stosowanie osłon rozdzielnicy zgodnie z przepisami.
