Zacisk rozgałęźny izolowany N-7-F niebieski | N-7-F Trytyt

Opis i Kluczowe Cechy

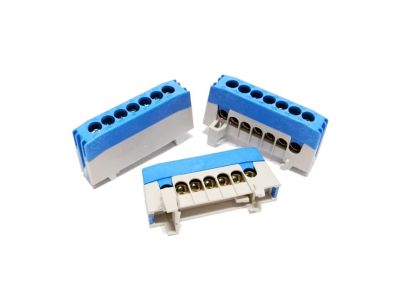

Zacisk rozgałęźny izolowany N-7-F marki TRYTYT to profesjonalny komponent elektroinstalacyjny zaprojektowany z myślą o bezpiecznym i uporządkowanym rozdzielaniu przewodów neutralnych (N) w rozdzielnicach niskiego napięcia. Produkt charakteryzuje się solidną konstrukcją opartą na mosiężnym bloku zaciskowym, który zapewnia doskonałą przewodność elektryczną oraz minimalizuje straty energii na stykach. Całość została osadzona w wytrzymałym wsporniku wykonanym z poliamidu bezhalogenowego, co jest kluczowe w kontekście bezpieczeństwa przeciwpożarowego – materiał ten w przypadku pożaru nie wydziela toksycznych gazów ani gęstego dymu.

• Kolor niebieski: Jednoznaczna identyfikacja toru neutralnego (N) zgodnie z obowiązującymi standardami kolorystycznymi w elektrotechnice.
• Konstrukcja jednostronnie zamknięta: Zwiększa bezpieczeństwo użytkowania poprzez ograniczenie ryzyka przypadkowego dotknięcia części pod napięciem.
• Wysoka jakość zacisku: Mosiężny element przewodzący gwarantuje odporność na korozję i stabilność parametrów elektrycznych w długim okresie eksploatacji.
• Solidne mocowanie: Zastosowanie stalowych śrub M5 pozwala na uzyskanie pewnego docisku mechanicznego żył przewodu.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami dotyczącymi osprzętu elektroinstalacyjnego. Wykorzystanie poliamidu bezhalogenowego sprawia, że zacisk N-7-F spełnia wymagania stawiane instalacjom w budynkach o podwyższonych rygorach bezpieczeństwa (budynki użyteczności publicznej, centra danych). Materiały użyte do produkcji są zgodne z dyrektywami środowiskowymi, co potwierdza wysoką jakość oferowaną przez producenta TRYTYT.

Zastosowanie

Zacisk N-7-F znajduje szerokie zastosowanie w prefabrykacji rozdzielnic elektrycznych oraz w pracach modernizacyjnych systemów zasilania. Jest idealnym rozwiązaniem dla:

• Rozdzielnic mieszkaniowych i przemysłowych jako punkt zbiorczy przewodów neutralnych.
• Systemów automatyki budynkowej, gdzie wymagane jest przejrzyste i trwałe połączenie wielu punktów zerowych.
• Instalacji wymagających montażu na standardowej szynie montażowej TH-35 (DIN).

Wskazówki Montażowe

Prawidłowy montaż jest gwarancją bezawaryjnej pracy instalacji. Podczas instalacji zacisku N-7-F należy zwrócić uwagę na następujące aspekty:

• Montaż na szynie: Zacisk jest przystosowany do szybkiego zatrzaśnięcia na standardowej szynie profilowej TH-35.
• Moment dokręcania: Aby zapewnić optymalny styk elektryczny i uniknąć uszkodzenia gwintu lub przecięcia żył przewodu, śruby M5 należy dokręcać z maksymalnym momentem wynoszącym 1,5 Nm.
• Przygotowanie przewodów: Zaleca się stosowanie tulejek zaciskowych w przypadku przewodów typu linka, co zapobiega rozwarstwianiu się drucików i zwiększa powierzchnię styku.
• Układanie przewodów: Dzięki jednostronnie zamkniętej obudowie, przewody należy wprowadzać od strony otwartej, dbając o odpowiednią długość odizolowania żyły.

FAQ

• Czy zacisk N-7-F może być stosowany do przewodów ochronnych (PE)? Choć konstrukcyjnie jest to możliwe, ze względu na niebieski kolor obudowy, zgodnie z normami powinien być on wykorzystywany głównie jako zacisk neutralny. Do przewodów PE zaleca się wersje w kolorze zielonym lub żółto-zielonym.
• Jaki jest maksymalny moment dokręcania śrub? Maksymalny moment dokręcania dla stalowych śrub M5 w tym modelu wynosi 1,5 Nm.
• Czy materiał obudowy jest bezpieczny w razie pożaru? Tak, wspornik wykonany jest z poliamidu bezhalogenowego, który nie rozprzestrzenia płomienia i nie wydziela szkodliwych substancji podczas spalania.
