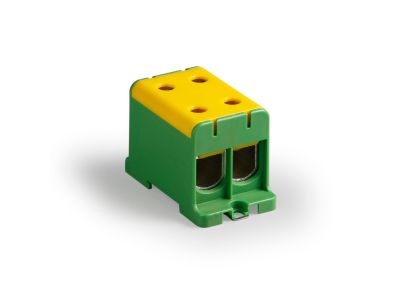

Zacisk rozgałęźny Al/Cu 35-150mm2 żółto-zielony, KE68.3 | KE68.3 Legrand

Opis i Kluczowe Cechy

Zacisk rozgałęźny KE68.3 to zaawansowane rozwiązanie z serii Ensto Clampo, dystrybuowane przez renomowaną markę Legrand. Jest to zacisk uniwersalny zaprojektowany z myślą o bezpiecznym i trwałym łączeniu przewodów wykonanych zarówno z aluminium (Al), jak i miedzi (Cu). Obsługuje on szeroki zakres przekrojów znamionowych od 35 mm² do 150 mm², co czyni go niezwykle wszechstronnym elementem w systemach rozdziału energii. Wykonanie w kolorze żółto-zielonym jednoznacznie identyfikuje go jako komponent przeznaczony do pełnienia funkcji ochronnej (PE) w instalacjach elektrycznych.

• Uniwersalność materiałowa: Specjalna konstrukcja pozwala na bezpośrednie łączenie przewodów aluminiowych i miedzianych bez ryzyka wystąpienia korozji elektrochemicznej.
• Szeroki zakres przekrojów: Możliwość montażu przewodów o przekroju od 35 mm² do 150 mm² pozwala na optymalizację stanów magazynowych.
• Trwałość i bezpieczeństwo: Wysoka jakość materiałów izolacyjnych oraz precyzyjny mechanizm zaciskowy gwarantują stabilność połączenia nawet przy dużych obciążeniach prądowych.
• Montaż na szynę DIN: Standardowy system mocowania umożliwia szybką i pewną instalację w nowoczesnych rozdzielnicach.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami europejskimi dotyczącymi osprzętu elektroinstalacyjnego. Zaciski Ensto Clampo spełniają wymagania normy IEC 60947-7-1 oraz IEC 61238-1, co potwierdza ich przydatność do pracy w trudnych warunkach przemysłowych. Zastosowane materiały są zgodne z dyrektywą RoHS, co świadczy o dbałości o środowisko naturalne i brak substancji niebezpiecznych w procesie produkcji.

Zastosowanie

Zacisk KE68.3 znajduje szerokie zastosowanie w profesjonalnych instalacjach elektroenergetycznych. Jest idealnym rozwiązaniem dla:

• Rozdzielnic głównych i obiektowych: Gdzie wymagane jest pewne rozgałęzienie torów ochronnych o dużych przekrojach.
• Automatyki kontrolno-pomiarowej: Jako element systemów uziemiających w szafach sterowniczych.
• Budownictwa mieszkaniowego i komercyjnego: W pionach zasilających oraz głównych szynach wyrównawczych.
• Przemysłu: W miejscach narażonych na drgania i zmienne obciążenia cieplne, gdzie stabilność styku jest kluczowa dla ciągłości zasilania.

Wskazówki Montażowe

Aby zapewnić maksymalną wydajność i bezpieczeństwo połączenia, należy przestrzegać poniższych zaleceń:

• Przygotowanie przewodu: W przypadku przewodów aluminiowych należy usunąć warstwę tlenków z powierzchni żyły i zastosować odpowiednią pastę stykową.
• Moment dokręcania: Należy używać klucza dynamometrycznego, aby dokręcić śruby zaciskowe z momentem zalecanym przez producenta dla danego przekroju (szczegółowe dane na obudowie zacisku).
• Długość odizolowania: Należy zachować precyzyjną długość odizolowania żyły, aby zapewnić pełne osadzenie przewodu w komorze zaciskowej i uniknąć odsłonięcia części czynnych.
• Prowadzenie przewodów: Przewody powinny być ułożone w sposób eliminujący naprężenia mechaniczne działające bezpośrednio na zacisk.

FAQ

1. Czy zacisk KE68.3 wymaga stosowania tulejek na przewodach typu linka?
Zaleca się stosowanie tulejek cienkościennych dla przewodów typu linka w celu ochrony poszczególnych drucików przed przecięciem śrubą dociskową, choć konstrukcja zacisku Ensto Clampo minimalizuje to ryzyko.

2. Czy można w jednym zacisku łączyć jednocześnie przewód Al i Cu?
Tak, konstrukcja zacisku jest przystosowana do łączenia obu typów przewodów, jednak należy pamiętać o odpowiednim przygotowaniu żył aluminiowych.

3. Jaki jest stopień ochrony tego zacisku?
Zacisk jest przeznaczony do montażu wewnątrz obudów (rozdzielnic), które zapewniają wymagany stopień ochrony IP dla danej lokalizacji.
