Zacisk rozgałęźny A-14-S TH35 30mm szary | A-14-S Trytyt

Opis i Kluczowe Cechy

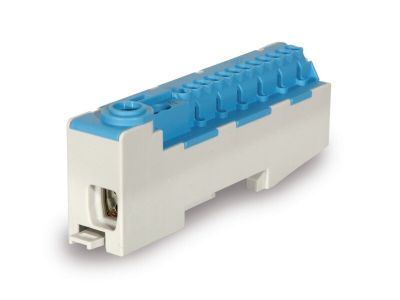

Zacisk rozgałęźny A-14-S (symbol A-14-S) to samozaciskowa szyna izolowana przeznaczona do montażu na szynie TH-35 o szerokości 30 mm. Umożliwia szybkie i pewne przyłączanie przewodów o różnych przekrojach, co upraszcza organizację obwodów w rozdzielnicach i szafach sterowniczych. Wykonany z tworzyw samogasnących, spełnia wymagania bezpieczeństwa przeciwpożarowego.

• Samozaciskowe przyłącza do 12 żył 2,5 mm² i 2 żył 4 mm²: Umożliwiają elastyczne łączenie przewodów bez konieczności stosowania dodatkowych złączek, redukując czas montażu.
• Wejście na żyłę sztywną 25 mm² lub giętką 16 mm²: Szeroki zakres przekrojów pozwala na podłączenie zarówno przewodów zasilających, jak i obwodowych.
• Mocowanie na szynie TH-35: Standardowy system montażu w rozdzielnicach, ułatwiający instalację i konserwację.
• Tworzywo samogasnące: Zapewnia ochronę przeciwpożarową i minimalizuje ryzyko rozprzestrzeniania się płomienia w instalacjach.
• Kolor szary: Neutralny design, kompatybilny z większością aparatury modułowej i osprzętu elektrycznego.

Zgodność z Normami

Zacisk rozgałęźny A-14-S spełnia wymogi normy VDE-0613 oraz dyrektyw unijnych, posiadając deklarację zgodności CE. Zapewnia bezpieczeństwo użytkowania w instalacjach niskonapięciowych zgodnych z normami europejskimi.

Zastosowanie

Zacisk rozgałęźny A-14-S znajduje zastosowanie w instalacjach elektrycznych do organizacji obwodów rozgałęźnych oraz przyłączania przewodów o różnych przekrojach.

• Montaż w rozdzielnicach i szafach sterowniczych jako element ułatwiający organizację okablowania.
• Przyłączanie obwodów rozgałęźnych w instalacjach budynkowych i przemysłowych.
• Wykorzystanie w układach zasilania i sterowania maszyn przemysłowych.
• Stosowanie w instalacjach automatyki i sterowania, gdzie wymagane jest pewne i trwałe połączenie przewodów.

Wskazówki Montażowe

Montaż zacisku powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Zacisk mocować na szynie TH-35, upewniając się o stabilnym i pewnym ułożeniu. Przewody należy wprowadzić do odpowiednich otworów zaciskowych, a następnie dokręcić śrubę momentem zgodnym z dokumentacją techniczną. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w instalacji.

FAQ

• Jaki jest maksymalny przekrój przewodów, które można podłączyć do zacisku? Zacisk pozwala na przyłączenie 12 żył o przekroju 2,5 mm², 2 żył o przekroju 4 mm², a także żyły sztywnej 25 mm² lub giętkiej 16 mm².
• Czy zacisk można stosować z przewodami aluminiowymi? Dane produktu nie określają kompatybilności z przewodami aluminiowymi – zaleca się sprawdzenie dokumentacji technicznej lub konsultację z producentem.
• Czy zacisk jest odpowiedni do montażu w warunkach zewnętrznych? Zacisk nie posiada określonego stopnia ochrony IP poza deklaracją zgodności z normami bezpieczeństwa. Zaleca się stosowanie w suchych i zamkniętych pomieszczeniach.
