Zacisk przyzmowy SPX 00, SPX-V 00 | 605222 Legrand

Opis i Kluczowe Cechy

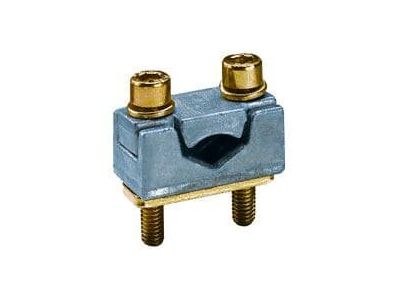

Zacisk pryzmowy SPX 00 / SPX-V 00 (symbol 605222) to akcesorium przyłączeniowe przeznaczone do szyn elastycznych oraz przewodów miedzianych i aluminiowych. Dzięki parametrom przekroju 16–70 mm² dla przewodów i wymiarom szyny 12×8 mm zapewnia uniwersalność w instalacjach przemysłowych. Wielkość wkładki 00 gwarantuje kompatybilność z rozłącznikami o gabarycie 160.

• Przekrój przewodów 16–70 mm²: umożliwia podłączenie szerokiego zakresu przewodów miedzianych i aluminiowych – od cienkich żył po grube kable, co zwiększa elastyczność projektowania instalacji.
• Przystosowanie do szyn elastycznych 12×8 mm: pozwala na pewne i stabilne połączenie z typowymi szynami stosowanymi w rozdzielnicach, eliminując ryzyko luzowania się styku.
• Wielkość wkładki 00 – gabaryt rozłącznika 160: dedykowane dopasowanie do rozłączników o tym gabarycie, co skraca czas montażu i eliminuje potrzebę stosowania dodatkowych adapterów.
• Obsługa przewodów Cu i Al: możliwość łączenia obu rodzajów materiału w jednym zacisku bez konieczności stosowania przekładek, co upraszcza magazynowanie i dobór komponentów.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm dotyczących akcesoriów przyłączeniowych oraz posiada certyfikat CE. Wszystkie parametry są zgodne z deklaracją producenta.

Zastosowanie

Zacisk pryzmowy SPX 00 przeznaczony jest do stosowania w rozłącznikach i rozdzielnicach niskiego napięcia jako element przyłączający przewody oraz szyny elastyczne. Znajduje zastosowanie w:

• Instalacjach przemysłowych – przyłączanie odbiorników o dużym przekroju przewodów.
• Rozdzielnicach głównych i podrozdzielnicach – łączenie szyn elastycznych z aparaturą modułową.
• Modernizacjach istniejących układów – uniwersalność Cu/Al pozwala na łatwą wymianę bez zmiany konfiguracji.
• Systemach zasilania awaryjnego i rozdzielczego – pewny styk przy prądach do 160 A (gabaryt rozłącznika).

Wskazówki Montażowe

Montaż zacisku powinien być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie i upewnij się, że obwód jest odizolowany. Zacisk przeznaczony jest do rozłączników o gabarycie 160 (wkładka 00). Przekrój przewodów dobierz zgodnie z obciążeniem – dopuszczalny zakres 16–70 mm². Szynę elastyczną o wymiarach 12×8 mm wprowadź do zacisku i dokręć śruby momentem podanym w dokumentacji producenta. Nie przekraczaj zalecanego momentu, aby uniknąć uszkodzenia zacisku lub przewodu.

FAQ

• Czy zacisk nadaje się do przewodów aluminiowych? Tak, został zaprojektowany zarówno dla przewodów miedzianych, jak i aluminiowych w zakresie przekroju 16–70 mm².
• Jakie wymiary szyny elastycznej obsługuje? Szyna elastyczna o przekroju 12×8 mm – jest to typowy wymiar stosowany w rozdzielnicach niskiego napięcia.
• Jaka jest wielkość wkładki i do jakich rozłączników pasuje? Wkładka 00, co oznacza kompatybilność z rozłącznikami o gabarycie 160 (np. seria SPX).
