Zacisk przysządowy OL240-2 Al/Cu 2x95-240mm2 MAJ2240E10 | MAJ2240E10 Morek

Opis i Kluczowe Cechy

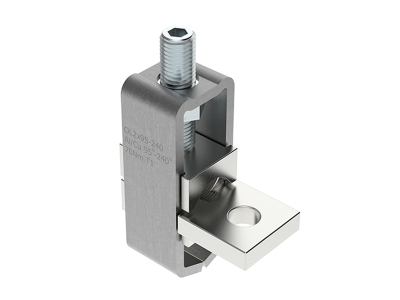

Zacisk przysządowy OL240-2 (symbol MAJ2240E10) to wysokiej klasy element łączący przeznaczony do łączenia przewodów aluminiowych (Al) i miedzianych (Cu) o przekroju 2x95–240 mm². Wykonany z części stalowych nierdzewnych (korpus), cynowanej miedzi (styk przewodzący) i stali (śruba) gwarantuje długotrwałą wytrzymałość mechaniczną oraz niską rezystancję styku. Konstrukcja pozwala na bezpośrednie zaciskanie przewodów elastycznych – eliminuje konieczność stosowania końcówek kablowych oraz specjalistycznych narzędzi montażowych.

• Materiał: stal nierdzewna + miedź cynowana + stal: Odporność na korozję, niskie straty energetyczne i trwałość połączenia – nawet w trudnych warunkach środowiskowych.
• Zakres przekrojów 2x95–240 mm²: Uniwersalne zastosowanie dla grubych przewodów zasilających, magistrali oraz obwodów mocy w instalacjach przemysłowych i energetycznych.
• Łączenie Al/Cu bez końcówek: Bezpośrednie zaciskanie przewodów aluminiowych i miedzianych – oszczędność czasu i redukcja kosztów montażu.
• Wytrzymała konstrukcja stalowa: Odporność na wibracje i obciążenia mechaniczne – niezawodne połączenie przez cały okres eksploatacji.
• Montaż bez specjalistycznego osprzętu: Standardowe klucze płaskie wystarczają do prawidłowego dokręcenia, co przyspiesza prace instalacyjne.

Zgodność z Normami

Zacisk spełnia wymagania norm europejskich dotyczących łączników elektrycznych oraz dyrektyw unijnych w zakresie bezpieczeństwa. Posiada oznakowanie CE, co potwierdza zgodność z obowiązującymi standardami jakości i bezpieczeństwa elektrycznego.

Zastosowanie

Zacisk OL240-2 znajduje zastosowanie w instalacjach wymagających trwałych, niskorezystancyjnych połączeń przewodów o dużych przekrojach – szczególnie tam, gdzie występują różnice materiałowe (Al/Cu) lub trudne warunki środowiskowe.

• Łączenie magistrali zasilających w rozdzielnicach przemysłowych i energetycznych.
• Instalacje oświetleniowe i gniazdowe o wysokim obciążeniu (np. hale produkcyjne, centra handlowe).
• Mocowanie przewodów do szyn zbiorczych w szafach sterowniczych i tablicach rozdzielczych.
• Złącza kablowe w sieciach dystrybucji energii i stacjach transformatorowych.

Wskazówki Montażowe

Montaż zacisku powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w obwodzie. Przewody należy oczyścić z izolacji na odpowiednią długość, upewnić się o właściwym doborze zakresu przekroju (95–240 mm²) i wprowadzić je do zacisku. Dokręcenie śruby należy wykonać z zalecanym momentem obrotowym (szczegóły w dokumentacji producenta). Po montażu sprawdzić wizualnie poprawność połączenia oraz dokręcić ponownie po 24 godzinach (efekt relaksacji materiałów).

FAQ

• Czy zacisk OL240-2 można stosować do przewodów jednożyłowych? Tak, zacisk jest kompatybilny z przewodami jednożyłowymi i wielożyłowymi w zakresie 2x95–240 mm² – zarówno aluminiowymi, jak i miedzianymi.
• Jaki jest zalecany moment dokręcania śruby? Dokładny moment nie został podany w danych produktu. Należy kierować się dokumentacją techniczną lub zaleceniami normy dla danego typu zacisku (np. DIN VDE 0298-3).
• Czy zacisk chroni przed korozją galwaniczną przy łączeniu Al/Cu? Tak, dzięki cynowanej części przewodzącej (miedź) oraz stalowemu korpusowi minimalizowane jest ryzyko korozji galwanicznej, jednak w środowiskach agresywnych chemicznie zaleca się dodatkowe zabezpieczenia (np. pasty przeciwutleniające).
