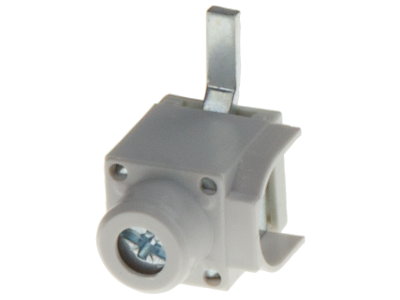

Zacisk przyłączeniowy przepust kabla z prawej 690V AC, DC 1000V, 125A IP20 | 5ST3760-5 Siemens

Alternatywny kod produktu: 5ST37605

Opis i Kluczowe Cechy

Zacisk przyłączeniowy przepust kabla z prawej strony o symbolu 5ST3760-5 to element przeznaczony do bezpiecznego i niezawodnego łączenia przewodów w instalacjach elektrycznych. Dzięki prądowi znamionowemu 125 A oraz napięciu 690 V AC / 1000 V DC umożliwia pracę w obwodach o dużym obciążeniu. Stopień ochrony IP20 zapewnia bezpieczeństwo w suchych pomieszczeniach rozdzielnic.

• Prąd znamionowy 125 A: umożliwia bezpieczne przewodzenie wysokich obciążeń bez ryzyka przegrzania, idealny do rozdzielnic głównych i zastosowań przemysłowych.
• Napięcie znamionowe 690 V AC / 1000 V DC: gwarantuje wytrzymałość izolacji zarówno w sieciach prądu przemiennego, jak i stałego, co zwiększa uniwersalność zastosowania.
• Stopień ochrony IP20: chroni przed dostępem do części znajdujących się pod napięciem, zapewniając bezpieczeństwo podczas montażu i eksploatacji w suchych pomieszczeniach.
• Przepust kabla z prawej strony: ułatwia prowadzenie instalacji w szafach sterowniczych i rozdzielnicach, umożliwiając ergonomiczne rozmieszczenie komponentów.
• Kompaktowa konstrukcja zaciskowa: gwarantuje pewne i łatwe podłączenie przewodów bez konieczności stosowania specjalistycznych narzędzi.

Zgodność z Normami

Produkt spełnia wymagania obowiązujących norm europejskich oraz posiada certyfikat CE, potwierdzający zgodność z dyrektywami Unii Europejskiej.

Zastosowanie

Zacisk przyłączeniowy przepust kabla 5ST3760-5 znajduje zastosowanie w rozdzielnicach elektrycznych, szafach sterowniczych oraz w systemach dystrybucji energii.

• Przepust kabli między sekcjami rozdzielnic i szaf sterowniczych.
• Łączenie przewodów w obwodach głównych i rozgałęźnych o prądzie do 125 A.
• Instalacje przemysłowe i komercyjne wymagające niezawodnego połączenia przy napięciu stałym do 1000 V.
• Systemy dystrybucji energii w budynkach użyteczności publicznej i obiektach przemysłowych.

Wskazówki Montażowe

Montaż należy wykonywać wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Przed przystąpieniem do prac należy zapoznać się z dokumentacją producenta. Przekrój przewodów dobrać do prądu znamionowego 125 A. Nie przekraczać podanych wartości prądu i napięcia.

FAQ

• Jaki jest stopień ochrony tego zacisku? Stopień ochrony wynosi IP20, co oznacza ochronę przed dostępem do części niebezpiecznych palcami oraz ochronę przed ciałami stałymi o średnicy powyżej 12 mm. Produkt przeznaczony jest do montażu w suchych pomieszczeniach.
• Jakie napięcie maksymalne można zastosować? Dla prądu przemiennego maksymalne napięcie wynosi 690 V AC, a dla prądu stałego 1000 V DC.
• Do jakich zastosowań nadaje się ten zacisk? Zacisk przeznaczony jest do przepustu kabli w rozdzielnicach i szafach sterowniczych, umożliwiając bezpieczne łączenie przewodów w obwodach o prądzie do 125 A.
