Zacisk przyłączeniowy pryzmowy SPX3-V 1/2/3 | 605867 Legrand

Opis i Kluczowe Cechy

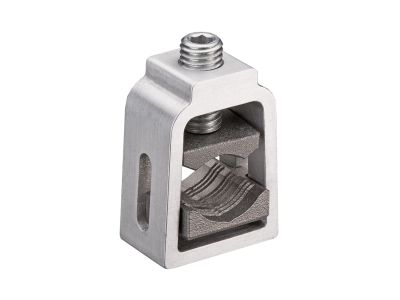

Zacisk przyłączeniowy pryzmowy SPX3-V (symbol 605867) to akcesorium przeznaczone do bezpiecznego i niezawodnego łączenia przewodów oraz szyn elastycznych w rozdzielnicach niskiego napięcia. Dzięki szerokiemu zakresowi przekrojów – od 120 do 240 mm² dla przewodów oraz od 120 do 400 mm² dla szyn elastycznych – zapewnia uniwersalność w instalacjach o dużym obciążeniu. Dostępny w trzech gabarytach (250, 400, 630) umożliwia dopasowanie do konkretnych wymagań obwodu.

• Przekrój przewodów 120–240 mm²: umożliwia podłączenie grubych przewodów Cu i Al (jedno- i wielodrutowych) bez ryzyka przegrzania połączenia, co zwiększa trwałość instalacji.
• Przekrój szyn elastycznych 120–400 mm²: gwarantuje elastyczność w łączeniu szyn zbiorczych o dużym przekroju, idealny do rozdzielnic głównych i przemysłowych.
• Wykonanie dla Cu i Al: kompatybilność zarówno z miedzianymi, jak i aluminiowymi przewodami – jeden zacisk do różnych materiałów, co upraszcza logistykę magazynową.
• Konstrukcja pryzmowa: zapewnia równomierny docisk i niską rezystancję styku, minimalizując straty mocy i ryzyko iskrzenia.
• Trzy gabaryty (250/400/630): umożliwiają optymalny dobór zacisku do rzeczywistego obciążenia prądowego oraz przekroju łączonych elementów.

Zgodność z Normami

Zacisk SPX3-V spełnia wymagania europejskich norm bezpieczeństwa oraz standardu DIN. Posiada certyfikat CE potwierdzający zgodność z obowiązującymi dyrektywami UE. Montaż i użytkowanie zgodnie z zaleceniami producenta gwarantuje bezpieczną pracę w instalacjach niskiego napięcia.

Zastosowanie

Zacisk przyłączeniowy pryzmowy SPX3-V stosowany jest w rozdzielnicach i szafach sterowniczych do wykonywania trwałych i bezpiecznych połączeń przewodów oraz szyn elastycznych. Sprawdza się w następujących scenariuszach:

• Przyłączanie kabli zasilających o dużych przekrojach (120–240 mm²) w rozdzielnicach głównych i podrozdzielniach.
• Łączenie szyn elastycznych w systemach szyn zbiorczych – od 120 do 400 mm² – w instalacjach przemysłowych i komercyjnych.
• Połączenia przejściowe między przewodami miedzianymi a aluminiowymi w istniejących instalacjach modernizowanych.
• Budowa rozdzielnic o wysokiej gęstości montażu, gdzie wymagana jest kompaktowość i pewność styku.

Wskazówki Montażowe

Montaż zacisku SPX3-V może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po uprzednim odłączeniu napięcia i upewnieniu się, że obwód jest bezpieczny. Przekrój przewodów oraz szyn należy dobrać zgodnie z rzeczywistym prądem obciążenia i zaleceniami producenta. Moment dokręcania śrub zaciskowych – postępuj zgodnie z dokumentacją techniczną dołączoną do produktu.

FAQ

• Jaki jest maksymalny przekrój przewodu, który można podłączyć? Dla przewodów Cu i Al (jedno- i wielodrutowych) maksymalny przekrój wynosi 240 mm², a dla szyn elastycznych – 400 mm².
• Czy zacisk nadaje się do przewodów aluminiowych? Tak, konstrukcja pryzmowa i materiał zacisku zapewniają bezpieczne połączenie zarówno z miedzią, jak i aluminium.
• Jakie są dostępne gabaryty zacisku SPX3-V? Produkt oferowany jest w trzech wariantach oznaczonych jako 250, 400 i 630 – dokładne dane techniczne dla każdego wariantu znajdują się w karcie katalogowej.
