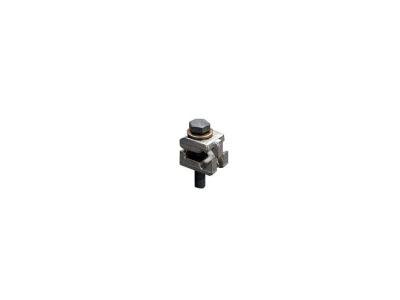

Zacisk przyłączeniowy pryzmowy SPX3-V 1/2/3 | 605866 Legrand

Opis i Kluczowe Cechy

Zacisk przyłączeniowy pryzmowy SPX3-V (symbol 605866) przeznaczony do łączenia szyn elastycznych oraz przewodów miedzianych i aluminiowych jedno- i wielodrutowych. Oferuje trzy gabaryty (250, 400, 630), co pozwala dopasować komponent do konkretnych wymagań obciążeniowych instalacji. Nie ma konieczności stosowania dodatkowych przejściówek – konstrukcja pryzmowa zapewnia pewny i niskooporowy styk.

• Przekrój przewodów 120–240 mm²: obsługuje szeroki zakres przewodów Cu i Al, co daje elastyczność w doborze do istniejącej sieci.
• Przekrój szyn elastycznych 70–240 mm²: umożliwia bezpośrednie przyłączanie szyn giętkich bez dodatkowych adapterów.
• Trzy gabaryty – 250, 400, 630: wybór odpowiedniego wariantu pozwala zoptymalizować wydajność i bezpieczeństwo pracy w zależności od wielkości obciążenia.
• Obsługa przewodów miedzianych i aluminiowych: uniwersalność zastosowania – jeden typ zacisku sprawdza się w instalacjach z różnymi materiałami przewodów.
• Konstrukcja pryzmowa: zapewnia równomierny docisk i niską rezystancję połączenia, co redukuje ryzyko przegrzania.

Zgodność z Normami

Zacisk SPX3-V został zaprojektowany zgodnie z obowiązującymi normami europejskimi oraz standardem DIN, co potwierdza certyfikacja CE. Produkt spełnia wymagania bezpieczeństwa dla aparatury łączeniowej niskiego napięcia.

Zastosowanie

Zacisk pryzmowy SPX3-V znajduje zastosowanie w rozdzielnicach głównych, szafach sterowniczych oraz węzłach rozdziału energii, gdzie wymagane jest pewne i trwałe połączenie przewodów o dużym przekroju.

• Przyłączanie szyn elastycznych w rozdzielnicach głównych i podrozdzielnicach.
• Łączenie przewodów Cu/Al w obwodach zasilających o dużym obciążeniu (np. przyłącza do styczników, wyłączników głównych).
• Instalacje w przemyśle, energetyce i budynkach użyteczności publicznej wymagające połączeń o niskiej rezystancji przejścia.
• Systemy dystrybucji energii z szynami zbiorczymi – zacisk montowany bezpośrednio na szynie elastycznej.

Wskazówki Montażowe

Montaż zacisku powinien być wykonany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie i zabezpieczyć obwód przed przypadkowym załączeniem. Zacisk przeznaczony jest do montażu na szynie DIN TH35 (jeśli dotyczy) lub bezpośrednio na szynie elastycznej. Przekrój przyłączanych przewodów i szyn należy dobrać zgodnie z parametrami podanymi w danych technicznych. Moment dokręcania śrub oraz rodzaj i przekrój przewodów – stosować zgodnie z dokumentacją producenta. Połączenie wykonać z zachowaniem wymaganej siły docisku, aby uniknąć luzów i przegrzewania się styków.

FAQ

• Czy zacisk SPX3-V nadaje się do przewodów aluminiowych? Tak, konstrukcja pryzmowa umożliwia bezpieczne łączenie zarówno przewodów miedzianych, jak i aluminiowych jedno- i wielodrutowych o przekroju 120–240 mm².
• Jaki jest maksymalny przekrój szyny elastycznej, którą można podłączyć? Dla szyn elastycznych maksymalny przekrój wynosi 240 mm² (min. 70 mm²). Zacisk obsługuje szyny giętkie bez konieczności stosowania dodatkowych adapterów.
• Czy dostępne są różne warianty prądowe tego zacisku? Produkt oferowany jest w trzech gabarytach oznaczonych 250, 400 i 630, które odpowiadają różnym poziomom obciążalności – wybór odpowiedniego wariantu zależy od wymaganej wydajności prądowej instalacji.
