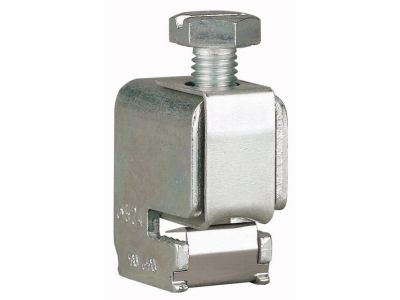

Zacisk przyłączeniowy 440A 1-bieg. 16-120, AKU120/5 | 107190 Eaton

Opis i Kluczowe Cechy

Zacisk przyłączeniowy EATON AKU120/5 o numerze katalogowym 107190 to zaawansowane rozwiązanie elektrotechniczne zaprojektowane z myślą o bezpiecznym i wydajnym łączeniu przewodów z systemami szynowymi. Urządzenie charakteryzuje się prądem znamionowym na poziomie 440A, co pozwala na jego zastosowanie w wymagających układach rozdzielczych niskiego napięcia. Konstrukcja zacisku została zoptymalizowana pod kątem współpracy z szynami płaskimi o grubości 5 mm, zapewniając maksymalną powierzchnię styku i minimalizację rezystancji przejścia.

• Szeroki zakres przekrojów: Możliwość przyłączenia przewodów o przekroju od 16 mm² do 120 mm² gwarantuje uniwersalność w doborze okablowania.
• Zintegrowany element mocujący: System montażowy jest trwale połączony z zaciskiem, co eliminuje ryzyko zgubienia części podczas prac instalacyjnych.
• Niewypadające śruby: Specjalna konstrukcja śrub zabezpiecza je przed wypadnięciem, co znacząco przyspiesza montaż w trudnodostępnych miejscach rozdzielnicy.
• Wysoka obciążalność: Prąd znamionowy 440A pozwala na zasilanie dużych odbiorników i sekcji rozdzielczych.

Zgodność z Normami

Produkt marki EATON został zaprojektowany i wykonany zgodnie z rygorystycznymi normami bezpieczeństwa obowiązującymi w branży elektroenergetycznej. Zaciski serii AKU spełniają wymagania normy IEC/EN 60947-7-1, co potwierdza ich przydatność do profesjonalnych zastosowań przemysłowych. Wykorzystane materiały przewodzące oraz powłoki antykorozyjne zapewniają długotrwałą eksploatację bez pogorszenia parametrów elektrycznych, co jest kluczowe dla zachowania ciągłości zasilania i ochrony przeciwpożarowej obiektów.

Zastosowanie

Zacisk AKU120/5 znajduje szerokie zastosowanie w nowoczesnej prefabrykacji rozdzielnic oraz systemach sterowania. Jest idealnym rozwiązaniem dla:

• Rozdzielnic głównych i oddziałowych: Do zasilania szyn zbiorczych oraz odpływów dużej mocy.
• Przemysłowych systemów automatyki: Gdzie wymagane jest pewne połączenie przewodów o dużych przekrojach z miedzianymi szynami prądowymi.
• Układów kompensacji mocy biernej: Jako element łączący stopnie kondensatorowe z szynami zasilającymi.
• Modernizacji istniejących instalacji: Dzięki uniwersalnej konstrukcji pozwalającej na szybki montaż na szynach o grubości 5 mm bez konieczności wiercenia otworów.

Wskazówki Montażowe

Prawidłowy montaż zacisku jest warunkiem bezawaryjnej pracy instalacji. Należy zwrócić uwagę na następujące aspekty:

• Przygotowanie przewodu: Izolację z przewodu należy zdjąć na długości odpowiadającej głębokości komory zaciskowej, dbając o to, aby żyły nie zostały uszkodzone.
• Moment dokręcania: Należy stosować klucze dynamometryczne, aby zapewnić docisk zgodny z dokumentacją techniczną producenta, co zapobiega przegrzewaniu się styku.
• Pozycjonowanie na szynie: Zacisk należy nasunąć na szynę płaską 5 mm i upewnić się, że element mocujący stabilnie przylega do krawędzi szyny przed dokręceniem śrub.
• Kontrola okresowa: W ramach przeglądów rozdzielnicy zaleca się termowizyjną kontrolę połączenia pod obciążeniem.

FAQ

1. Czy zacisk AKU120/5 wymaga wiercenia otworów w szynie miedzianej?
Nie, zacisk jest konstrukcją bezotworową. Mocuje się go poprzez zaciśnięcie na krawędzi szyny płaskiej o grubości 5 mm, co znacznie skraca czas montażu i nie osłabia przekroju szyny.

2. Czy można stosować ten zacisk do przewodów aluminiowych?
Zacisk jest dedykowany głównie do przewodów miedzianych. W przypadku stosowania przewodów aluminiowych należy użyć odpowiednich past stykowych i upewnić się, że producent dopuszcza takie połączenie dla danego typu zacisku.

3. Jaka jest główna zaleta niewypadających śrub?
Główną zaletą jest bezpieczeństwo i wygoda pracy. Instalator nie musi obawiać się, że śruba wpadnie do wnętrza pracującej rozdzielnicy, co mogłoby spowodować zwarcie i awarię systemu.
