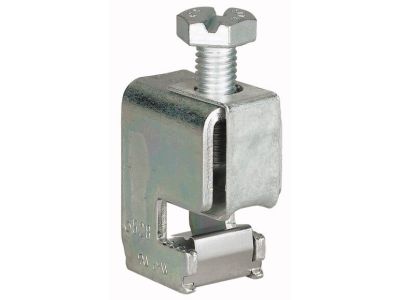

Zacisk przyłączeniowy 440A 1-bieg. 16-120, AKU120/10 | 107194 Eaton

Opis i Kluczowe Cechy

Zacisk przyłączeniowy AKU120/10 marki EATON to wysokiej klasy komponent elektroinstalacyjny, zaprojektowany z myślą o bezpiecznym i trwałym łączeniu przewodów z szynami prądowymi. Urządzenie charakteryzuje się prądem znamionowym na poziomie 440A, co pozwala na jego wykorzystanie w wymagających aplikacjach przemysłowych i rozdzielnicach mocy. Konstrukcja zacisku została zoptymalizowana pod kątem współpracy z szynami płaskimi o grubości 10 mm, zapewniając maksymalną powierzchnię styku i minimalizację rezystancji przejścia.

• Szeroki zakres przekrojów: Możliwość przyłączenia przewodów o przekroju od 16 mm² do 120 mm² zapewnia dużą elastyczność podczas projektowania i prefabrykacji rozdzielnic.
• Zintegrowany element mocujący: Zacisk posiada wbudowany mechanizm montażowy, co eliminuje konieczność stosowania dodatkowych adapterów.
• Niewypadające śruby: Zastosowanie specjalnej konstrukcji śrub zapobiega ich zgubieniu podczas prac montażowych, co znacząco przyspiesza instalację w trudnych warunkach.
• Wysoka obciążalność: Prąd znamionowy 440A gwarantuje stabilną pracę nawet przy dużych obciążeniach cieplnych.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami bezpieczeństwa obowiązującymi w branży elektrotechnicznej. Zaciski serii AKU spełniają wymagania normy IEC/EN 60947-7-1, co potwierdza ich przydatność do stosowania w profesjonalnych instalacjach niskiego napięcia. Materiały użyte do produkcji charakteryzują się wysoką odpornością na starzenie termiczne oraz doskonałą przewodnością elektryczną, co przekłada się na długowieczność i niezawodność całego systemu rozdzielczego.

Zastosowanie

Zacisk EATON AKU120/10 znajduje szerokie zastosowanie w nowoczesnych systemach rozdziału energii. Jest idealnym rozwiązaniem dla:

• Prefabrykacji rozdzielnic: Umożliwia szybkie i pewne odejście z głównych szyn zbiorczych na poszczególne moduły zasilające.
• Automatyki przemysłowej: Stosowany w szafach sterowniczych o dużym poborze mocy, gdzie wymagana jest wysoka niezawodność połączeń.
• Modernizacji istniejących instalacji: Dzięki uniwersalnej konstrukcji pozwala na łatwą rozbudowę systemów opartych na szynach płaskich 10 mm.
• Systemów zasilania awaryjnego: Wykorzystywany w układach SZR (Samoczynne Załączanie Rezerwy) do łączenia torów prądowych.

Wskazówki Montażowe

Aby zapewnić optymalne parametry pracy zacisku, należy przestrzegać poniższych zaleceń instalacyjnych:

• Przygotowanie przewodu: Izolację z przewodu należy zdjąć na długości odpowiadającej głębokości komory zaciskowej. W przypadku przewodów wielodrutowych zaleca się stosowanie odpowiednich tulejek zaciskowych lub dbałość o prawidłowe ułożenie wszystkich żył w zacisku.
• Moment dokręcania: Należy stosować klucz dynamometryczny, aby uzyskać docisk zgodny z dokumentacją techniczną producenta. Zapobiega to przegrzewaniu się styku oraz uszkodzeniu gwintu.
• Pozycjonowanie: Zacisk należy nasunąć na szynę płaską o grubości 10 mm i upewnić się, że element mocujący przylega całą powierzchnią do miedzi.
• Kontrola okresowa: W ramach przeglądów instalacji elektrycznej zaleca się okresowe sprawdzanie stabilności połączenia śrubowego.

FAQ

• Czy zacisk AKU120/10 można stosować na szynach o grubości 5 mm? Nie, ten konkretny model jest dedykowany wyłącznie do szyn o grubości 10 mm. Dla szyn 5 mm należy wybrać odpowiedni wariant z serii AKU.
• Jaki jest maksymalny prąd roboczy tego zacisku? Maksymalny prąd znamionowy wynosi 440A, jednak należy pamiętać o uwzględnieniu temperatury otoczenia oraz gęstości upakowania komponentów w rozdzielnicy.
• Czy śruby montażowe są odporne na korozję? Tak, śruby oraz elementy zaciskowe są poddawane procesom galwanizacji, co zapewnia wysoką odporność na utlenianie i korozję w typowych warunkach przemysłowych.
