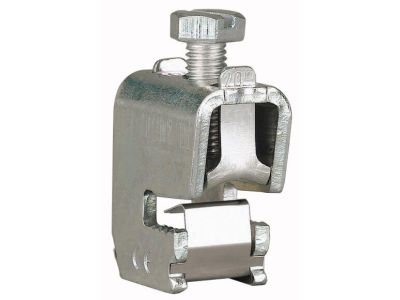

Zacisk przyłączeniowy 400A 1-bieg. 16-70, AKU70/5 | 107189 Eaton

Opis i Kluczowe Cechy

Zacisk przyłączeniowy AKU70/5 marki EATON to wysokiej klasy komponent elektroinstalacyjny zaprojektowany z myślą o bezpiecznym i trwałym łączeniu przewodów z systemami szynowymi. Produkt dedykowany jest do pracy z prądem znamionowym o natężeniu do 400A, co czyni go idealnym rozwiązaniem w rozdzielnicach niskiego napięcia o dużej mocy. Zacisk jest kompatybilny z szynami płaskimi o grubości 5 mm, zapewniając optymalną powierzchnię styku i minimalizację rezystancji przejścia.

• Szeroki zakres przekrojów: Możliwość przyłączenia przewodów o przekroju od 16 mm² do 70 mm² pozwala na elastyczne dopasowanie do wymagań projektowych instalacji.
• Zintegrowany element mocujący: Konstrukcja zacisku eliminuje potrzebę stosowania dodatkowych podkładek czy nakrętek, co znacząco przyspiesza prace montażowe.
• Niewypadające śruby: Zastosowanie specjalnego mechanizmu zabezpieczającego śruby przed wypadnięciem zapobiega ich zgubieniu podczas montażu w trudnych warunkach lub na wysokościach.
• Wysoka obciążalność: Prąd znamionowy 400A gwarantuje stabilną pracę nawet przy pełnym obciążeniu systemu rozdzielczego.

Zgodność z Normami

Zacisk AKU70/5 został zaprojektowany i wykonany zgodnie z rygorystycznymi normami bezpieczeństwa obowiązującymi w branży elektrotechnicznej. Spełnia on wymagania normy IEC/EN 61439, co potwierdza jego przydatność do stosowania w nowoczesnych zestawach rozdzielczych i sterowniczych. Materiały użyte do produkcji charakteryzują się wysoką odpornością termiczną oraz mechaniczną, co przekłada się na długowieczność komponentu w wymagającym środowisku przemysłowym.

Zastosowanie

Produkt znajduje szerokie zastosowanie w profesjonalnych instalacjach elektrycznych, w szczególności tam, gdzie wymagana jest wysoka niezawodność połączeń prądowych. Główne obszary wykorzystania to:

• Prefabrykacja rozdzielnic głównych i podrozdzielnic w budownictwie przemysłowym.
• Systemy zasilania awaryjnego i układy SZR (Samoczynne Załączanie Rezerwy).
• Centra danych (Data Centers) oraz obiekty infrastruktury krytycznej.
• Połączenia aparatury modułowej i kompaktowej z głównym systemem szyn zbiorczych o grubości 5 mm.

Wskazówki Montażowe

Prawidłowy montaż zacisku AKU70/5 jest kluczowy dla zapewnienia bezpieczeństwa pożarowego i elektrycznego. Podczas instalacji należy zwrócić uwagę na następujące aspekty:

• Przygotowanie przewodu: Końcówkę przewodu należy odizolować na odpowiedniej długości, dbając o to, aby żyły nie zostały uszkodzone. W przypadku przewodów wielodrutowych zaleca się stosowanie odpowiednich tulejek zaciskowych.
• Moment dokręcania: Należy stosować klucz dynamometryczny, aby dokręcić śruby z momentem zalecanym przez producenta, co zapobiega przegrzewaniu się styku.
• Pozycjonowanie na szynie: Zacisk powinien być osadzony prostopadle do krawędzi szyny płaskiej o grubości 5 mm, aby zapewnić maksymalną powierzchnię docisku.
• Kontrola okresowa: W ramach przeglądów eksploatacyjnych zaleca się weryfikację stanu dokręcenia śrub, szczególnie w instalacjach narażonych na wibracje.

FAQ

1. Czy zacisk AKU70/5 można stosować na szynach o grubości 10 mm?
Nie, ten konkretny model jest dedykowany wyłącznie do szyn płaskich o grubości 5 mm. Dla szyn 10 mm należy wybrać odpowiedni wariant z serii AKU dedykowany do tej grubości.

2. Jakie przewody można podłączyć do tego zacisku?
Zacisk obsługuje przewody miedziane o przekroju znamionowym od 16 mm² do 70 mm². Przekrój 70 mm² pozwala na bezpieczne przesyłanie dużych prądów przy zachowaniu odpowiedniej gęstości prądu.

3. Czy śruby montażowe są odporne na korozję?
Tak, EATON stosuje wysokiej jakości powłoki galwaniczne, które chronią elementy stalowe przed korozją, co jest kluczowe w warunkach przemysłowych.
