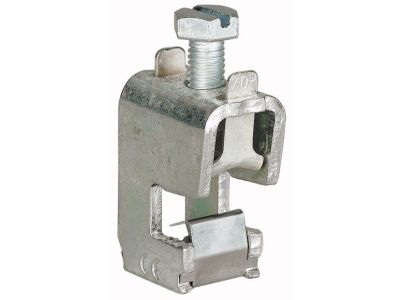

Zacisk przyłączeniowy 400A 1-bieg. 16-70, AKU70/10 | 107193 Eaton

Opis i Kluczowe Cechy

Zacisk przyłączeniowy AKU70/10 marki EATON to zaawansowane rozwiązanie elektrotechniczne zaprojektowane z myślą o profesjonalnych systemach rozdziału energii. Produkt charakteryzuje się prądem znamionowym na poziomie 400A, co pozwala na bezpieczną pracę w obwodach o dużym obciążeniu. Kluczowym atutem jest uniwersalność w zakresie przyłączanych przewodów – zacisk obsługuje kable o przekroju znamionowym od 16 mm² do 70 mm², co umożliwia stabilne przesyłanie energii przy zachowaniu minimalnych strat rezystancyjnych. Konstrukcja została zoptymalizowana pod kątem montażu na szynach płaskich o grubości 10 mm. Wykorzystanie zintegrowanego elementu mocującego wraz z systemem niewypadających śrub znacząco podnosi komfort pracy instalatora, eliminując ryzyko utraty komponentów podczas montażu w trudno dostępnych miejscach szaf rozdzielczych.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami bezpieczeństwa obowiązującymi w branży elektroenergetycznej. Materiały użyte do produkcji zacisku AKU70/10 wykazują wysoką odporność na starzenie cieplne oraz naprężenia mechaniczne, co jest kluczowe dla zachowania ciągłości zasilania w instalacjach przemysłowych. Spełnienie standardów jakościowych firmy EATON gwarantuje pełną kompatybilność z nowoczesnymi systemami szynowymi i aparaturą modułową.

Zastosowanie

Zaciski serii AKU znajdują szerokie zastosowanie w sektorze B2B, w szczególności w:

• Budowie i modernizacji rozdzielnic niskiego napięcia (nN).
• Systemach zasilania przemysłowego, gdzie wymagane jest pewne połączenie kablowe z szynami zbiorczymi.
• Szafach sterowniczych i automatyki, wymagających wysokiej obciążalności prądowej.
• Układach kompensacji mocy biernej oraz centrach danych.

Wskazówki Montażowe

Podczas instalacji zacisku AKU70/10 należy zwrócić szczególną uwagę na następujące aspekty techniczne:

• Przygotowanie szyny: Upewnij się, że szyna płaska ma grubość dokładnie 10 mm oraz jest wolna od zanieczyszczeń i tlenków.
• Przygotowanie przewodu: Odizoluj końcówkę przewodu (16-70 mm²) na odpowiedniej długości, dbając o to, aby wszystkie druty splotu znalazły się wewnątrz komory zaciskowej.
• Moment dokręcania: Należy stosować odpowiedni moment dokręcania śrub, aby zapewnić optymalny docisk i uniknąć przegrzewania się styku.
• Bezpieczeństwo: Dzięki niewypadającym śrubom montaż jest możliwy nawet w pionowych układach szyn bez ryzyka upuszczenia elementów mocujących.

FAQ

• Czy zacisk AKU70/10 można stosować na szynach o grubości 5 mm? Nie, ten konkretny model jest dedykowany wyłącznie do szyn o grubości 10 mm. Dla szyn 5 mm należy wybrać odpowiedni wariant z serii AKU.
• Jaki jest maksymalny przekrój przewodu, który można podłączyć? Zacisk pozwala na montaż przewodów o przekroju do 70 mm².
• Czy śruby montażowe są zabezpieczone przed wypadnięciem? Tak, zacisk posiada zintegrowany mechanizm z niewypadającymi śrubami, co jest standardem w profesjonalnych rozwiązaniach marki EATON.
