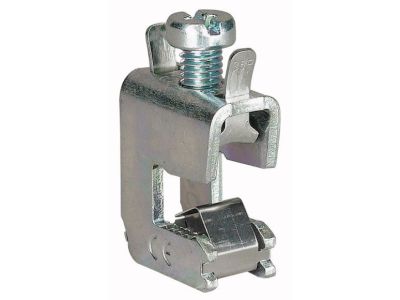

Zacisk przyłączeniowy 270A 1-bieg. 4-35, AKU35/10 | 107192 Eaton

Opis i Kluczowe Cechy

Zacisk przyłączeniowy EATON AKU35/10 o numerze katalogowym 107192 to wysokiej klasy komponent elektroinstalacyjny, zaprojektowany z myślą o bezpiecznym i trwałym łączeniu przewodów z miedzianymi szynami prądowymi. Urządzenie charakteryzuje się prądem znamionowym na poziomie 270A, co pozwala na jego szerokie zastosowanie w rozdzielnicach niskiego napięcia o dużym obciążeniu. Konstrukcja zacisku została zoptymalizowana pod kątem współpracy z szynami płaskimi o grubości 10 mm, zapewniając maksymalną powierzchnię styku i minimalizując rezystancję połączenia.

• Wysoka obciążalność: Prąd znamionowy 270A umożliwia pracę w wymagających układach zasilających.
• Zakres przekrojów: Możliwość przyłączenia przewodów o przekroju od 4 mm² do 35 mm² zapewnia elastyczność podczas projektowania instalacji.
• Zintegrowany element mocujący: Zacisk posiada wbudowany mechanizm zatrzaskowy, który stabilizuje element na szynie jeszcze przed dokręceniem śrub.
• Niewypadające śruby: Specjalna konstrukcja śrub montażowych zapobiega ich zgubieniu podczas prac instalacyjnych w trudnodostępnych miejscach.

Zgodność z Normami

Produkt marki EATON został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami europejskimi dotyczącymi osprzętu łączeniowego. Zacisk AKU35/10 spełnia wymagania bezpieczeństwa stawiane komponentom stosowanym w rozdzielnicach i sterownicach niskiego napięcia. Wykorzystanie materiałów o wysokiej przewodności oraz odporności na korozję gwarantuje długowieczność instalacji oraz stabilność parametrów elektrycznych nawet w warunkach podwyższonej temperatury pracy.

Zastosowanie

Zacisk AKU35/10 znajduje zastosowanie wszędzie tam, gdzie konieczne jest pewne i szybkie odejście zasilania z głównych szyn zbiorczych. Jest idealnym rozwiązaniem dla:

• Prefabrykatorów rozdzielnic elektrycznych NN.
• Systemów sterowania i automatyki przemysłowej.
• Modernizacji istniejących pól zasilających w zakładach produkcyjnych.
• Budownictwa komercyjnego, gdzie wymagana jest wysoka niezawodność systemów dystrybucji energii.

Wskazówki Montażowe

Montaż zacisku AKU35/10 jest intuicyjny, jednak wymaga zachowania reżimu technologicznego dla zapewnienia pełnego bezpieczeństwa:

• Przygotowanie szyny: Przed montażem należy upewnić się, że szyna płaska o grubości 10 mm jest czysta i wolna od tlenków.
• Osadzenie zacisku: Należy nasunąć zacisk na szynę, wykorzystując zintegrowany element mocujący.
• Wprowadzenie przewodu: Odizolowany koniec przewodu o przekroju 4-35 mm² należy wprowadzić do komory zaciskowej, dbając o to, aby wszystkie druciki linki znalazły się wewnątrz zacisku.
• Dokręcanie: Należy zastosować odpowiedni moment dokręcania (zgodnie z dokumentacją techniczną producenta), aby zapewnić trwały docisk bez ryzyka uszkodzenia gwintu lub struktury przewodu.

FAQ

Czy zacisk AKU35/10 można stosować na szynach o grubości 5 mm?
Nie, ten konkretny model jest dedykowany wyłącznie do szyn płaskich o grubości 10 mm. Dla szyn 5 mm należy wybrać odpowiedni wariant z serii AKU dedykowany do tej grubości.

Jaki jest maksymalny przekrój przewodu, który można podłączyć?
Zacisk pozwala na bezpieczne przyłączenie przewodu o przekroju znamionowym do 35 mm².

Czy śruby w zacisku są odporne na wibracje?
Tak, konstrukcja z niewypadającymi śrubami oraz system docisku są zaprojektowane tak, aby minimalizować ryzyko poluzowania się połączenia pod wpływem standardowych drgań występujących w rozdzielnicach przemysłowych.
