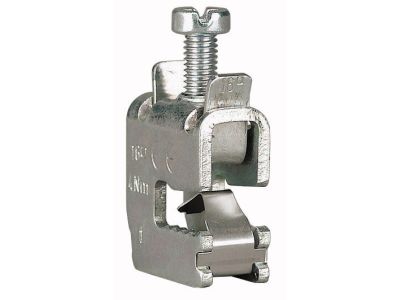

Zacisk przyłączeniowy 180A 1-bieg. 1,5-16, AKU16/5 | 107187 Eaton

Opis i Kluczowe Cechy

Zacisk przyłączeniowy AKU16/5 o numerze katalogowym 107187 to wysokiej klasy komponent elektroinstalacyjny renomowanej marki EATON, zaprojektowany z myślą o niezawodnym łączeniu przewodów z systemami szynowymi. Urządzenie charakteryzuje się prądem znamionowym na poziomie 180A, co pozwala na bezpieczną eksploatację w wymagających rozdzielnicach niskiego napięcia. Konstrukcja zacisku została zoptymalizowana pod kątem współpracy z szynami płaskimi o grubości 5 mm, zapewniając maksymalną powierzchnię styku i minimalizując rezystancję połączenia.

• Szeroki zakres przekrojów: Możliwość przyłączenia przewodów o przekroju znamionowym od 1,5 mm² do 16 mm² zapewnia dużą elastyczność podczas projektowania i prefabrykacji szaf sterowniczych.
• Zintegrowany element mocujący: Zacisk posiada wbudowany mechanizm zatrzaskowy, który stabilizuje element na szynie jeszcze przed dokręceniem śrub.
• Niewypadające śruby: Zastosowanie specjalnej konstrukcji śrub zapobiega ich zgubieniu podczas prac montażowych w trudnodostępnych miejscach, co znacząco przyspiesza proces instalacji.
• Wysoka obciążalność: Prąd znamionowy 180A pozwala na zasilanie rozbudowanych sekcji odbiorczych bez ryzyka przegrzania punktu styku.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami bezpieczeństwa obowiązującymi w branży elektrotechnicznej. Zaciski serii AKU spełniają wymagania normy IEC/EN 60947-7-1, co gwarantuje ich trwałość mechaniczną oraz odporność na starzenie cieplne. Materiały użyte do produkcji są wolne od halogenów i charakteryzują się wysoką odpornością na prądy pełzne, co jest kluczowe dla zachowania ciągłości zasilania w profesjonalnych instalacjach przemysłowych.

Zastosowanie

Zacisk EATON AKU16/5 znajduje szerokie zastosowanie w nowoczesnym budownictwie przemysłowym oraz komercyjnym. Jest idealnym rozwiązaniem do:

• Systemów rozdziału energii opartych na szynach miedzianych o grubości 5 mm.
• Prefabrykacji rozdzielnic głównych i oddziałowych, gdzie wymagane jest pewne odejście zasilania.
• Układów automatyki przemysłowej do zasilania bloków rozdzielczych.
• Modernizacji istniejących systemów szynowych, dzięki łatwemu montażowi bez konieczności wiercenia otworów w szynach.

Wskazówki Montażowe

Prawidłowy montaż jest kluczem do długowieczności instalacji. Podczas instalacji zacisku AKU16/5 należy zwrócić uwagę na następujące aspekty:

• Przygotowanie przewodu: Izolację z przewodu należy zdjąć na długości odpowiadającej głębokości komory zaciskowej. W przypadku linek miedzianych zaleca się stosowanie tulejek zaciskowych.
• Montaż na szynie: Zacisk należy nasunąć na szynę płaską o grubości 5 mm. Zintegrowany element mocujący powinien stabilnie przylegać do krawędzi szyny.
• Moment dokręcania: Należy stosować odpowiedni moment dokręcania zgodny z dokumentacją techniczną producenta, aby zapewnić optymalny docisk bez ryzyka uszkodzenia gwintu lub deformacji przewodu.
• Kontrola okresowa: W ramach przeglądów okresowych rozdzielnicy zaleca się weryfikację stabilności połączenia śrubowego.

FAQ

• Czy zacisk AKU16/5 można stosować na szynach o grubości 10 mm? Nie, ten konkretny model jest dedykowany wyłącznie do szyn płaskich o grubości 5 mm. Dla szyn 10 mm należy wybrać odpowiedni wariant z serii AKU.
• Czy produkt obsługuje przewody aluminiowe? Zacisk jest optymalizowany pod kątem przewodów miedzianych. W przypadku stosowania przewodów aluminiowych należy użyć odpowiednich past stykowych i regularnie kontrolować połączenie.
• Jaki jest stopień ochrony tego zacisku? Zaciski szynowe montowane wewnątrz obudów uzyskują stopień ochrony wynikający z konstrukcji całej rozdzielnicy (zazwyczaj IP20 po zamontowaniu osłon).
